E形 止め輪

E形 止め輪

オノウエ,長崎,ねじ,ネジ,ボルト,ナット,止め輪,E形

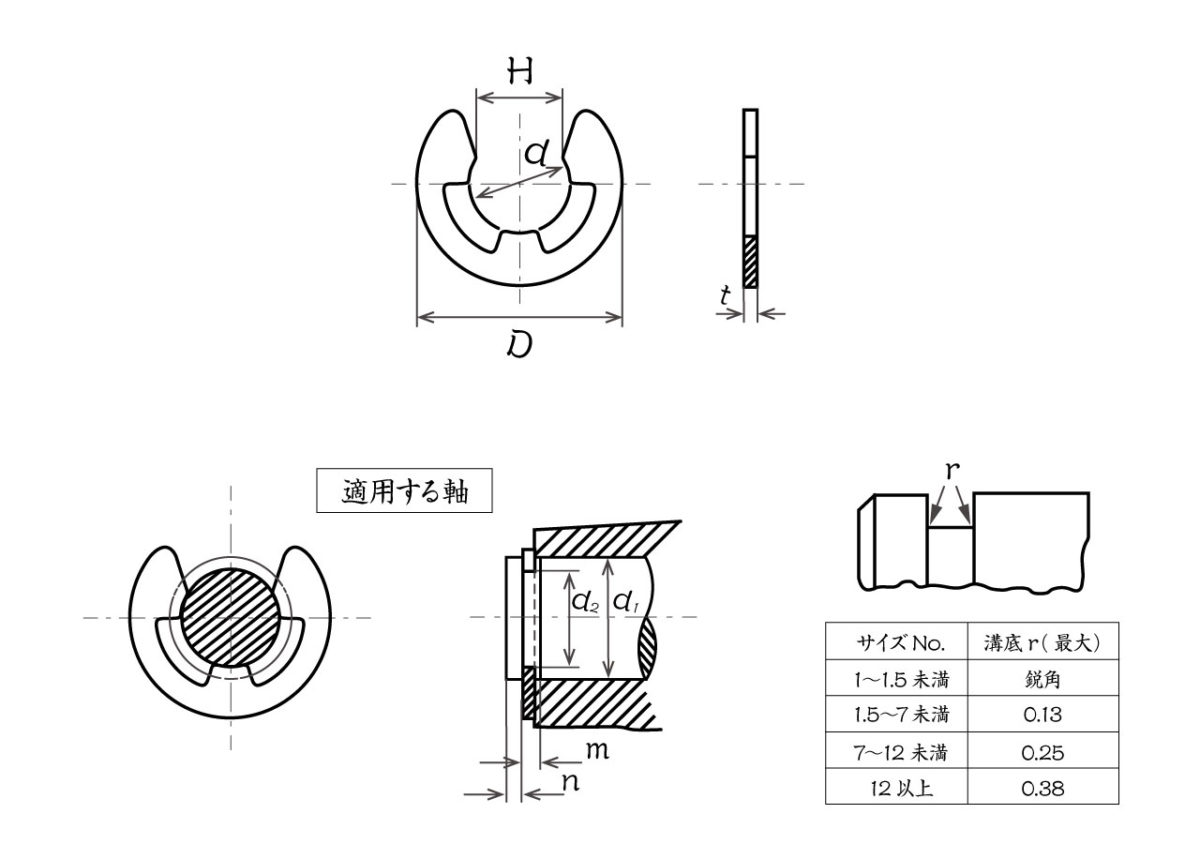

【図面】E形 止め輪

オノウエ,長崎,ねじ,ネジ,ボルト,ナット,止め輪,E形



【寸法表】E形 止め輪

※表は横にスライドします→

サイズNo. 止め輪 サイズNo. 適用する軸
d D H t d1の区分 d2 m n
基本寸法 公差 基本寸法 公差 基本寸法 公差 基本寸法 公差 以上 未満 基本寸法 公差 基本寸法 公差 最小
ETW- ※0.6 0.6 ±0.02 1.5 ±0.1 0.45 ±0.02 0.2 ±0.02 ETW- ※0.6 0.8 1 0.65 +0.05
0
0.3 +0.05
0
0.4
ETW- ※0.7 0.67 0
−0.08
2 0.55 0
−0.1
0.2 ETW- ※0.7 0.9 1.2 0.7 0.3 0.4
ETW- 0.8 0.8 2 0.7 0
−0.25
0.2 ETW- 0.8 1 1.4 0.82 0.3 0.4
ETW- ※1 0.98 0
−0.09
2.8 0.88 0.2 ETW- ※1 1.3 1.7 1 0.3 0.5
ETW- 1.2 1.2 3 1 0.3 ±0.025 ETW- 1.2 1.4 2 1.23 +0.06
0
0.4 0.6
ETW- 1.5 1.5 4 ±0.2 1.3 0.4 ±0.03 ETW- 1.5 2 2.5 1.53 0.5 0.8
ETW- ※1.9 1.9 4.5 1.7 0.4 ETW- ※1.9 2.5 3 1.93 0.5 1
ETW- 2 2 5 1.7 0.4 ETW- 2 2.5 3.2 2.05 0.5 1
ETW- ※2.3 2.3 6 2 0.4 ETW- ※2.3 3 4 2.35 0.5 1
ETW- 2.5 2.5 6 2.1 0.4 ETW- 2.5 3.2 4 2.55 0.5 1
ETW- 3 3 7 2.6 0.6 ±0.04 ETW- 3 4 5 3.05 0.7 +0.1
0
1
サイズNo. 止め輪 サイズNo. 適用する軸
d D H t d1の区分 d2 m n
基本寸法 公差 基本寸法 公差 基本寸法 公差 基本寸法 公差 以上 未満 基本寸法 公差 基本寸法 公差 最小
ETW- ※3.2 3.2 0
−0.12
7 ±0.2 2.8 0
−0.3
0.6 ±0.04 ETW- ※3.2 4 5 3.25 +0.075
0
0.7 +0.1
0
1.2
ETW- 4 4 9 3.5 0.6 ETW- 4 5 7 4.05 0.7 1.2
ETW- 5 5 11 4.3 0.6 ETW- 5 6 8 5.05 0.7 1.2
ETW- 6 6 12 5.2 0.8 ETW- 6 7 9 6.05 0.9 1.2
ETW- 7 7 0
−0.15
14 6.1 0
−0.35
0.8 ETW- 7 8 11 7.1 +0.09
0
0.9 1.5
ETW- 8 8 16 6.9 0.8 ETW- 8 9 12 8.1 0.9 1.8
ETW- 9 9 18 7.8 0.8 ETW- 9 10 14 9.1 0.9 2
ETW- 10 10 20 ±0.3 8.7 1 ±0.05 ETW- 10 11 15 10.15 1.15 +0.14
0
2
ETW- 12 12 0
−0.18
23 10.4 0
−0.45
1 ETW- 12 13 18 12.15 +0.11
0
1.15 2.5
ETW- 15 15 29 13 1.5 ±0.06 ETW- 15 16 24 15.15 1.65 3
ETW- 19 19 0
−0.21
37 16.5 1.5 ETW- 19 20 31 19.15 +0.13
0
1.65 3.5
ETW- 24 24 44 20.8 0
−0.5
2 ±0.07 ETW- 24 25 38 24.15 2.2 4



材質:ばね用鋼  硬さ:44〜53HRC  表面処理:亜鉛めっき3価クロメートACP(燐酸塩被膜)



※印とd2寸法に関しては、メーカー規格となります。



市場性のない製品は在庫がない場合がございますので、事前にご連絡ください。





ご入用の際はオノウエへ!オノウエなら現場の負担を減らせます。

同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。

さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品!

どこで使うかすぐ分かる「オノウエラベル」についてはコチラ





寸法表は代表的なものです。詳しくはお問い合せください。
