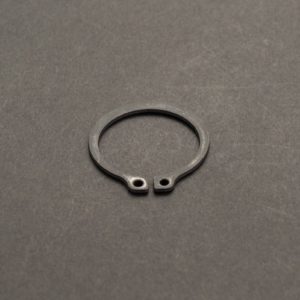

C形止め輪 穴用

C形止め輪 穴用

オノウエ,長崎,ねじ,ネジ,ボルト,ナット,止め輪,c形,穴用



【図面】C形 止め輪 穴用

オノウエ,長崎,ねじ,ネジ,ボルト,ナット,止め輪,c形,穴用



【寸法表】C形 止め輪 穴用 RTW-6〜65

※表は横にスライドします→

サイズNo. 止め輪 d4
(参考)
サイズNo. 適用する穴
d3 t b a d0 d1 d2 m 参考n
基本寸法 公差 基本寸法 公差 最小 基本寸法 公差 基本寸法 公差 最小
RTW- ※6 6.7 ±0.18 0.4 ±0.03 0.7 1.6 0.8 2.5 RTW- ※6 6 6.25 +0.04
0
0.5 +0.1
0
0.5
RTW- ※7 7.7 0.4 0.8 1.7 0.8 3 RTW- ※7 7 7.3 +0.06
0
0.5 0.5
RTW- ※8 8.8 0.4 0.9 1.7 0.8 3.5 RTW- ※8 8 8.4 0.5 0.6
RTW- ※9 9.8 0.6 ±0.04 1.1 2.2 0.8 4 RTW- ※9 9 9.4 0.7 0.6
RTW- ※10 10.7 1 ±0.05 1.5 2.8 1.2 4 RTW- ※10 10 10.4 +0.11
0
1.15 +0.14
0
0.6
RTW- ※11 11.8 1 1.5 3 1.2 4 RTW- ※11 11 11.4 1.15 0.6
RTW- ※12 13 1 1.7 3.1 1.5 5 RTW- ※12 12 12.5 1.15 0.8
RTW- ※13 14.1 1 1.7 3.1 1.5 6 RTW- ※13 13 13.6 1.15 0.9
RTW- ※14 15.1 1 1.9 3.6 1.7 7 RTW- ※14 14 14.6 1.15 0.9
RTW- ※15 16.2 1 1.9 3.6 1.7 8 RTW- ※15 15 15.7 1.15 1.1
RTW- ※16 17.3 1 1.9 3.7 1.7 8 RTW- ※16 16 16.8 1.15 1.2
サイズNo. 止め輪 d4
(参考)
サイズNo. 適用する穴
d3 t b a d0 d1 d2 m 参考n
基本寸法 公差 基本寸法 公差 最小 基本寸法 公差 基本寸法 公差 最小
RTW- ※17 18.3 ±0.2 1 ±0.05 1.9 3.8 1.7 9 RTW- ※17 17 17.8 +0.11
0
1.15 +0.14
0
1.2
RTW- ※18 19.5 1 2.4 4 1.7 10 RTW- ※18 18 19 +0.21
0
1.15 1.5
RTW- 19 20.5 1 2.5 4 2 11 RTW- 19 19 20 1.15 1.5
RTW- 20 21.5 1 2.5 4 2 12 RTW- 20 20 21 1.15 1.5
RTW- 21 22.5 1 2.5 4.1 2 12 RTW- 21 21 22 1.15 1.5
RTW- 22 23.5 1 2.5 4.1 2 13 RTW- 22 22 23 1.15 1.5
RTW- 24 25.9 1.2 ±0.06 2.5 4.3 2 15 RTW- 24 24 25.2 1.35 1.8
RTW- 25 26.9 1.2 3 4.4 2 16 RTW- 25 25 26.2 1.35 1.8
RTW- 26 27.9 1.2 3 4.6 2 16 RTW- 26 26 27.2 1.35 1.8
RTW- 28 30.1 ±0.25 1.2 3 4.6 2 18 RTW- 28 28 29.4 1.35 2.1
サイズNo. 止め輪 d4
(参考)
サイズNo. 適用する穴
d3 t b a d0 d1 d2 m 参考n
基本寸法 公差 基本寸法 公差 最小 基本寸法 公差 基本寸法 公差 最小
RTW- 30 32.1 ±0.25 1.2 ±0.06 3 4.7 2 20 RTW- 30 30 31.4 +0.25
0
1.35 +0.14
0
2.1
RTW- 32 34.4 1.2 3.5 5.2 2.5 21 RTW- 32 32 33.7 1.35 2.6
RTW- 34 36.5 1.5 3.5 5.2 2.5 23 RTW- 34 34 35.7 1.65 2.6
RTW- 35 37.8 1.5 3.5 5.2 2.5 24 RTW- 35 35 37 1.65 3.0
RTW- 36 38.8 1.5 3.5 5.2 2.5 25 RTW- 36 36 38 1.65 3.0
RTW- 37 39.8 1.5 3.5 5.2 2.5 26 RTW- 37 37 39 1.65 3.0
RTW- 38 40.8 1.5 4 5.3 2.5 27 RTW- 38 38 40 1.65 3.0
RTW- 40 43.5 ±0.4 1.75 ±0.07 4 5.7 2.5 28 RTW- 40 40 42.5 1.9 3.8
RTW- 42 45.5 1.75 4 5.8 2.5 30 RTW- 42 42 44.5 1.9 3.8
RTW- 45 48.5 1.75 4.5 5.9 2.5 33 RTW- 45 45 47.5 1.9 3.8
RTW- ※46 49.7 ±0.45 1.75 5 6.1 2.5 33 RTW- ※46 46 48.5 1.9 3.8
RTW- 47 50.5 1.75 4.5 6.1 2.5 34 RTW- 47 47 49.5 1.9 3.8
サイズNo. 止め輪 d4
(参考)
サイズNo. 適用する穴
d3 t b a d0 d1 d2 m 参考n
基本寸法 公差 基本寸法 公差 最小 基本寸法 公差 基本寸法 公差 最小
RTW- 48 51.5 ±0.45 1.75 ±0.07 4.5 6.2 2.5 35 RTW- 48 48 50.5 +0.3
0
1.9 +0.14
0
3.8
RTW- 50 54.2 2 4.5 6.5 2.5 37 RTW- 50 50 53 2.2 4.5
RTW- 52 56.2 2 5.1 6.5 2.5 39 RTW- 52 52 55 2.2 4.5
RTW- 55 59.2 2 5.1 6.5 2.5 41 RTW- 55 55 58 2.2 4.5
RTW- 56 60.2 2 5.1 6.6 2.5 42 RTW- 56 56 59 2.2 4.5
RTW- 58 62.2 2 5.1 6.8 2.5 44 RTW- 58 58 61 2.2 4.5
RTW- 60 64.2 2 5.5 6.8 2.5 46 RTW- 60 60 63 2.2 4.5
RTW- 62 66.2 2 5.5 6.9 2.5 48 RTW- 62 62 65 2.2 4.5
RTW- 63 67.2 2 5.5 6.9 2.5 49 RTW- 63 63 66 2.2 4.5
RTW- 65 69.2 2.5 ±0.08 5.5 2.5 50 RTW- 65 65 68 2.7 4.5
RTW- 68 72.5 2.5 6 7.4 2.5 53 RTW- 68 68 71 2.7 4.5
RTW- 70 74.5 2.5 6 7.4 2.5 55 RTW- 70 70 73 2.7 4.5
RTW- 72 76.5 2.5 6.6 7.4 2.5 57 RTW- 72 72 75 2.7 4.5
RTW- 75 79.5 2.5 6.6 7.8 2.5 60 RTW- 75 75 78 2.7 4.5
サイズNo. 止め輪 d4
(参考)
サイズNo. 適用する穴
d3 t b a d0 d1 d2 m 参考n
基本寸法 公差 基本寸法 公差 最小 基本寸法 公差 基本寸法 公差 最小
RTW- 78 82.5 ±0.55 2.5 ±0.08 6.6 8 2.5 62 RTW- 78 78 81 +0.35
0
2.7 +0.14
0
4.5
RTW- 80 85.5 2.5 7 8 2.5 64 RTW- 80 80 83.5 2.7 5.3
RTW- 82 87.5 2.5 7 8 3 66 RTW- 82 82 85.5 2.7 5.3
RTW- 85 90.5 3 ±0.09 7 8 3 69 RTW- 85 85 88.5 3.2 +0.18
0
5.3
RTW- 88 93.5 3 7.6 8.2 3 71 RTW- 88 88 91.5 3.2 5.3
RTW- 90 95.5 3 7.6 8.3 3 73 RTW- 90 90 93.5 3.2 5.3
RTW- 92 97.5 3 8 8.3 3 74 RTW- 92 92 95.5 3.2 5.3
RTW- 95 100.5 3 8 8.5 3 77 RTW- 95 95 98.5 3.2 5.3
RTW- 98 103.5 3 8.3 8.7 3 80 RTW- 98 98 101.5 3.2 5.3
RTW- 100 105.5 3 8.3 8.8 3 82 RTW- 100 100 103.5 3.2 5.3
RTW- 102 108 4 8.9 9 3 83 RTW- 102 102 106 +0.54
0
4.2 6.0
RTW- 105 112 4 8.9 9.1 3 86 RTW- 105 105 109 4.2 6.0
RTW- 108 115 4 8.9 9.5 3 87 RTW- 108 108 112 4.2 6.0
RTW- 110 117 4 8.9 10.2 3 89 RTW- 110 110 114 4.2 6.0
RTW- 112 119 4 8.9 10.2 3 90 RTW- 112 112 116 4.2 6.0
RTW- 115 122 ±0.65 4 9.5 10.2 3 94 RTW- 115 115 119 4.2 6.0
RTW- 120 127 4 9.5 10.7 3 98 RTW- 120 120 124 +0.63
0
4.2 6.0
RTW- 125 132 4 10 10.7 3.5 103 RTW- 125 125 129 4.2 6.0
サイズNo. 止め輪 d4
(参考)
サイズNo. 適用する穴
d3 t b a d0 d1 d2 m 参考n
基本寸法 公差 基本寸法 公差 最小 基本寸法 公差 基本寸法 公差 最小
RTW- 130 137 +1.26

−0.63

4 ±0.09 10 10.7 3.5 108 RTW- 130 130 134 +0.63
0
4.2 +0.2
0
6.0
RTW- 135 142 4 10.8 11 3.5 113 RTW- 135 135 139 4.2 6.0
RTW- 140 147 4 10.8 11 3.5 118 RTW- 140 140 144 4.2 6.0
RTW- 145 152 4 10.8 11 3.5 123 RTW- 145 145 149 4.2 6.0
RTW- 150 158 4 11.5 11.8 3.5 126 RTW- 150 150 155 4.2 7.5
RTW- 155 164 4 11.5 11.8 3.5 130 RTW- 155 155 160 4.2 7.5
RTW- 160 169 4 12 12.5 3.5 134 RTW- 160 160 165 4.2 7.5
RTW- 165 174.5 4 12 12.7 3.5 139 RTW- 165 165 170 4.2 7.5
RTW- 170 179.5 4 12 3.5 145 RTW- 170 170 175 4.2 7.5
RTW- 175 184.5 +1.44

−0.72

4 12.5 3.5 149 RTW- 175 175 180 4.2 7.5
RTW- 180 189.5 4 13 4 153 RTW- 180 180 185 +0.72
0
4.2 7.5
RTW- 185 194.5 4 13.5 4 157 RTW- 185 185 190 4.2 7.5
RTW- 190 199.5 4 13.5 4 162 RTW- 190 190 195 4.2 7.5
RTW- 195 204.5 4 13.5 4 167 RTW- 195 195 200 4.2 7.5
RTW- 200 209.5 4 14 4 171 RTW- 200 200 205 4.2 7.5
サイズNo. 止め輪 d4
(参考)
サイズNo. 適用する穴
d3 t b a d0 d1 d2 m 参考n
基本寸法 公差 基本寸法 公差 最小 基本寸法 公差 基本寸法 公差 最小
RTW- 210 222 +1.44

−0.72

5 ±0.15 14 4 181 RTW- 210 210 216 +0.72
0
5.2 +0.25
0
9.0
RTW- 220 232 5 14 4 191 RTW- 220 220 226 5.2 9.0
RTW- 230 242 5 14 4 201 RTW- 230 230 236 5.2 9.0
RTW- 240 252 +1.62

−0.81

5 14 4 211 RTW- 240 240 246 5.2 9.0
RTW- 250 262 5 14 4 221 RTW- 250 250 256 +0.81
0
5.2 9.0
RTW- 260 275 5 16 4 227 RTW- 260 260 268 5.2 12.0
RTW- 270 285 5 16 4 237 RTW- 270 270 278 5.2 12.0
RTW- 280 295 5 16 4 247 RTW- 280 280 288 5.2 12.0
RTW- 290 305 5 16 4 257 RTW- 290 290 298 5.2 12.0
RTW- 300 315 5 16 4 267 RTW- 300 300 308 5.2 12.0

材質:ばね用鋼  硬さ:44〜53HRC  表面処理::ACP(燐酸塩被膜)



※印とRTW-130以上はメーカー規格となります。

市場性のない商品につきましては、在庫がない場合がございます。事前にお問い合わせください。





ご入用の際はオノウエへ!オノウエなら現場の負担を減らせます。

同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。

さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品!

どこで使うかすぐ分かる「オノウエラベル」についてはコチラ





寸法表は代表的なものです。詳しくはお問い合せください。
