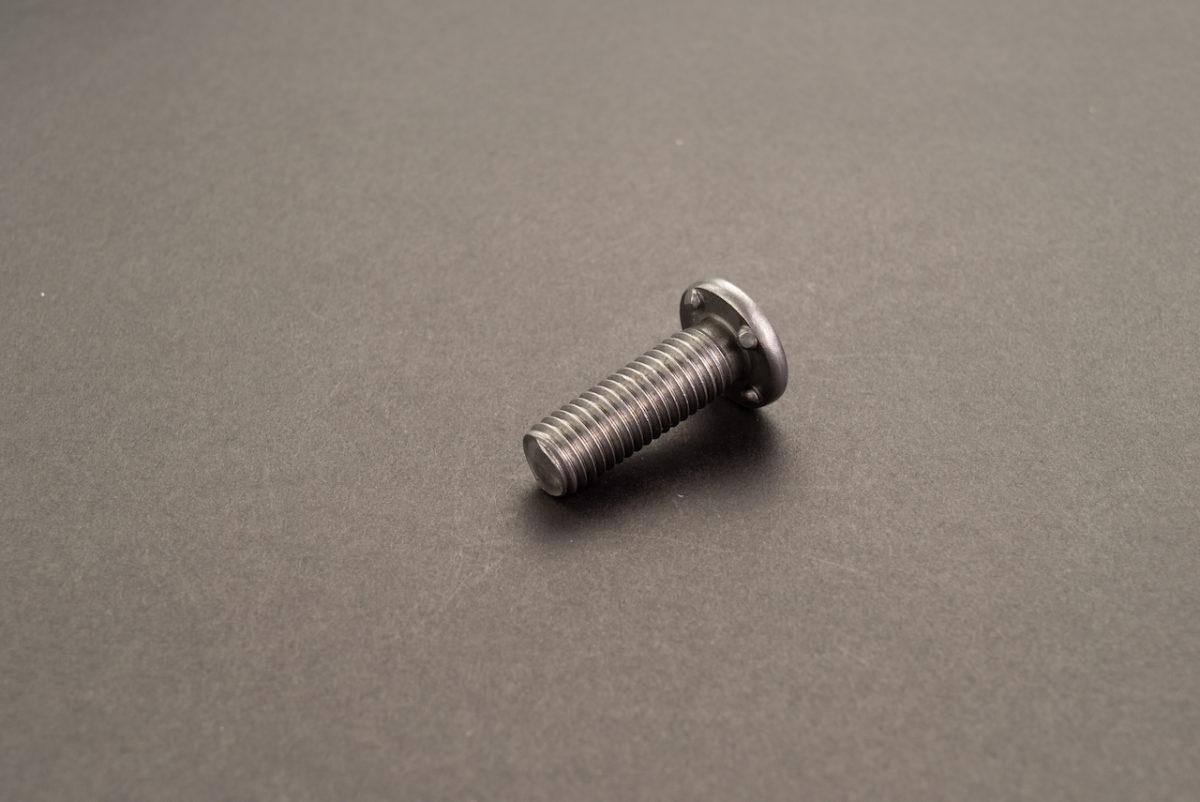

溶接ボルト

溶接ボルト

オノウエ,長崎,ネジ,ねじ,ボルト,ナット,溶接ボルト

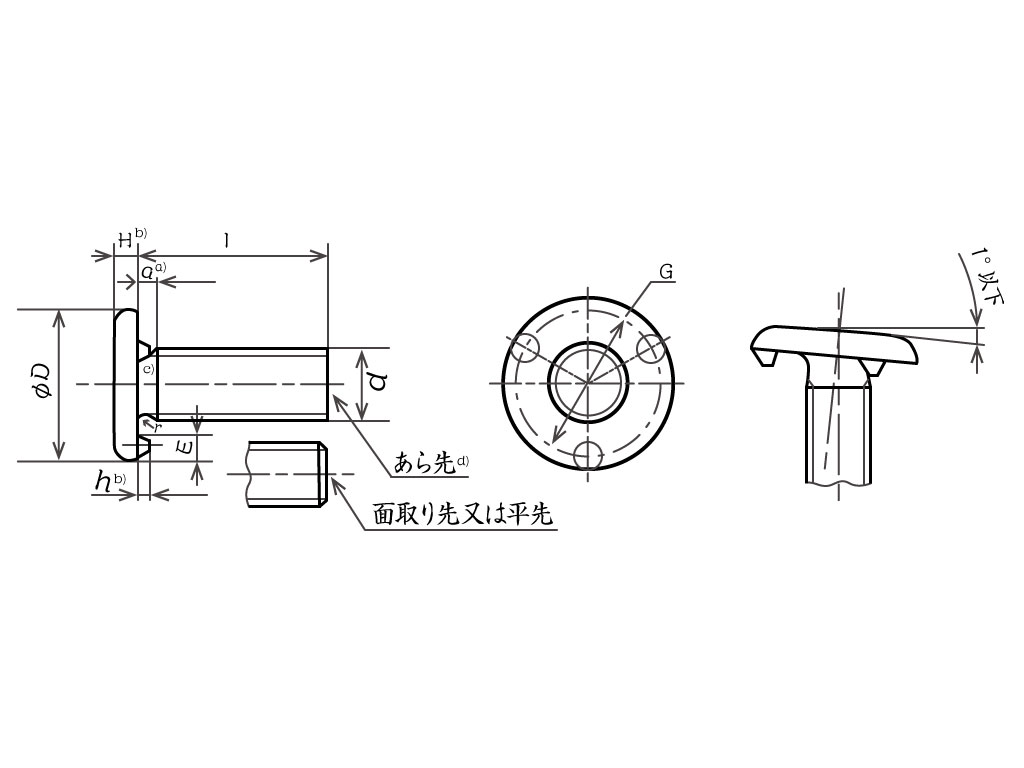

【図面】溶接ボルト

オノウエ,長崎,溶接ボルト,ねじ,ボルト,図面,規格,商品



【寸法表:溶接ボルト JIS B 1195:2015(追補1) 抜粋】

単位:mm

表は横にスライドします→

ねじの呼び(d) 並目 M4 M5 M6 M8 ●M10 ●M12
細目 ●M8×1 ●M10×1.25 ●M12×1.25
頭部 D 基準寸法 10 12 14 18 22 26
許容差 ± 0.4
H 基準寸法 1.3 1.8 2 2.5 3.5 4.5
許容差 ± 0.2
r 0.2〜0.5 0.2〜0.6 0.25〜0.7 0.4〜0.9 0.4〜1.2 0.6〜1.4
溶接突起部 E 基準寸法 1.5 2 2.5 3 4 4
許容差 ± 0.25
h 基準寸法 0.7 0.7 0.8 0.8 1 1
許容差 ± 0.1
G 最大 8.5 10 11.5 15 18 21
(参考)
相手板穴直径
基準寸法 5 6 7 9 11 13
許容差 ± 0.3
0



頭部の側面に、圧造形成による加工丸みがあっても良いものとします。

規定はされていませんが、Gの最小寸法は[G(最大)-1]mm以上が良いでしょう。



注)座面から完全ねじ部までの長さ(a)は、4ピッチ相当の長さを超えないようにしてください。

注)ボルト1個における溶接点を含む高さ(H+h)のばらつきは0.15mm以下に抑えてください。





ご入用の際はオノウエへ!オノウエなら現場の負担を減らせます。

同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。

さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品!

どこで使うかすぐ分かる「オノウエラベル」についてはコチラ





寸法表は代表的なものです。詳しくはお問い合せください。
