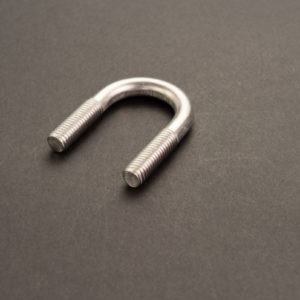

船用Uボルト

船舶に使われるUボルトを船用Uボルトと呼び、船用UボルトにはA形・B形・C形の3種類があります。固定するパイプが100A以上はA形、90A以下はB形もしくはC形を使用します。

A形：取付物の上下をナットで締結。ナットは片側2個(Uボルト1本につきナット4個)必要です。

B形：立ち上がりやネジ部が短く、ナットは片側1個しか使いません。

C形：胴太以外は一般鋼管用Uボルトと同じ寸法。振動が激しい場所で使うため、取付物の外側にナット片側2個で締結します。



船用Uボルト

Uボルト,船用,オノウエ,長崎,ネジ,ボルト,ナット

Uボルト,船用,オノウエ,長崎,ネジ,ボルト,ナット



【図面】船用Uボルト

Uボルト,船用,オノウエ,長崎,ネジ,ボルト,ナット



【寸法表】船用Uボルト 旧JIS F 3022：1978 抜粋

単位：mm

※表は横にスライドします→

呼び寸法 適用する鋼管の外径 Uボルト 呼び寸法 受け台
R d1 ねじの呼びd2
d2		 A形 B形 C形 B t L P S d3
H E H E H E
15 21.7 12 10 M10 – – 39 20 47 30 15 40 5 82 34 22 12
20 27.2 15 10 M10 – – 45 20 53 30 20 40 5 88 40 22 12
25 34.0 18 10 M10 – – 52 20 60 30 25 40 5 94 46 22 12
32 42.7 23 10 M10 – – 60 20 68 30 32 40 5 104 56 22 12
40 48.6 26 10 M10 – – 66 20 74 30 40 40 5 110 62 22 12
50 60.5 32 10 M10 – – 78 20 86 30 50 40 5 122 74 22 12
65 76.3 40 12 M12 – – 98 25 108 35 65 50 6 152 92 30 15
80 89.1 46 12 M12 – – 110 25 120 35 80 50 6 164 104 30 15
90 101.6 52 12 M12 – – 123 25 133 35 90 50 6 176 116 30 15
呼び寸法 適用する鋼管の外径 Uボルト 呼び寸法 受け台
R d1 ねじの呼びd2
d2		 A形 B形 C形 B t L P S d3
H E H E H E
100 114.3 59 16 M16 141 50 – – – – 100 65 8 202 134 35 19
125 139.8 72 16 M16 167 50 – – – – 125 65 8 228 160 35 19
150 165.2 85 16 M16 192 50 – – – – 150 65 8 254 186 35 19
175 190.7 98 16 M16 218 50 – – – – 175 65 8 280 212 35 19
200 216.3 111 20 M20 249 60 – – – – 200 75 9 320 242 40 24
225 241.8 124 20 M20 274 60 – – – – 225 75 9 346 268 40 24
250 267.4 137 20 M20 300 60 – – – – 250 75 9 372 294 40 24
300 318.5 163 24 M24 357 70 – – – – 300 90 10 448 350 50 28
350 355.6 181 24 M24 394 70 – – – – 350 90 10 484 386 50 28
400 406.4 207 24 M24 444 70 – – – – 400 90 10 536 438 50 28
呼び寸法 適用する鋼管の外径 Uボルト 呼び寸法 受け台
R d1 ねじの呼びd2
d2		 A形 B形 C形 B t L P S d3
H E H E H E
450 457.2 233 30 M30 505 85 – – – – 450 100 13 622 496 55 35
500 508.0 259 30 M30 556 85 – – – – 500 100 13 675 548 55 35
550 558.8 284 30 M30 606 85 – – – – 550 100 13 725 598 55 35
600 609.6 310 36 M36 663 100 – – – – 600 130 12 805 656 70 42
650 660.4 335 36 M36 713 100 – – – – 650 130 12 855 706 70 42
700 711.2 361 36 M36 764 100 – – – – 700 130 12 910 758 70 42
750 762.0 387 36 M36 818 100 – – – – 750 130 15 960 810 70 42
800 812.8 413 42 M42 875 115 – – – – 800 130 15 1030 868 70 48
850 863.6 439 42 M42 926 115 – – – – 850 150 15 1085 920 80 48
900 914.4 464 42 M42 977 115 – – – – 900 150 15 1135 970 80 48





A形は呼び寸法100mm以上とし、B形とC形は呼び寸法90mm以下とします。

通常、呼び寸法90mm以下ではB形を使用しますが、振動のはげしい場所ではC形を使用しても良いとされています。

材料は棒鋼です。

受け台は形鋼の場合を示しています。



【参考】Uボルトの展開長の計算式（約）

3.14×（R＋d1/2）＋2（H-R）



※JIS F 3022:1978は2006年8月10日に廃止されています。







ご入用の際はオノウエへ！オノウエなら現場の負担を減らせます。

同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。

さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品！

どこで使うかすぐ分かる「オノウエラベル」についてはコチラ





寸法表は代表的なものです。詳しくはお問い合せください。
