一般鋼管用Uボルト

アルファベットのUの形をしたUボルトは、主にパイプなど配管類の固定に使用されます。Uボルトの両端はおねじが切られたネジ部になっており、反対側からナットを用いて締結します。一般鋼管用UボルトはJIS規格ではないためメーカーにより寸法が若干異なります。また、一般鋼管用Uボルトは軸部分がネジ部より細い胴細タイプ、これに対して船用Uボルトは軸部分とネジ部が同じ胴太タイプとなっています。

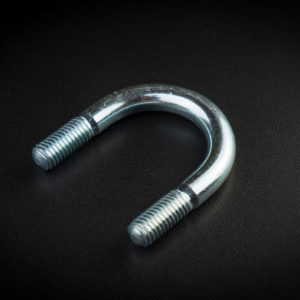

一般鋼管用Uボルト

【図面】一般鋼管用Uボルト

【寸法表：一般鋼管用Uボルト】

表は横にスライドします→

ねじ径		W1/4 M6			W5/16 M8			W3/8 M10			W1/2 M12
管呼称	管外径	P	L	E	P	L	E	P	L	E	P	L	E
8A	13.8	21	27	15
10A	17.3	25	33	18	27	38	24	28	43	28
15A	21.7	29.5	36	18	31	42	24	34	46	30
20A	27.2	34	42	18	37	48	24	40	51	30
25A	34.0	41	49	25	44	54	25	46	59	30	48	68	35
32A	42.7	50.5	57	25	52	62	30	56	68	30	57	70	35
40A	48.6	57	68	25	59	67	30	62	74	30	63	81	35
50A	60.5	70	80	30	72	80	30	74	85	30	76	90	35
ねじ径		W1/4 M6			W5/16 M8			W3/8 M10			W1/2 M12
管呼称	管外径	P	L	E	P	L	E	P	L	E	P	L	E
65A	76.3				86	96	30	88	107	35	90	107	45
80A	89.1				99	109	30	101	117	35	103	119	45
90A	101.6							115	132	35	116	131	45
100A	114.3							126	145	35	129	150	45
125A	139.8							152	175	40	154	175	45
150A	165.2							180	200	40	182	200	45
175A	190.7										207	227	45
200A	216.3							230	250	50	232	252	45
225A	241.8
250A	267.4										282	307	50
300A	318.5										332	360	50

表は横にスライドします→

ねじ径		W5/8 M16			M20			M24			M30
管呼称	管外径	P	L	E	P	L	E	P	L	E	P	L	E
100A	114.3	134	151	60
125A	139.8	160	175	60
150A	165.2	186	202	60
175A	190.7
200A	216.3	236	254	60	239	263	70
225A	241.8
250A	267.4	286	308	60	289	315	70
300A	318.5	341	368	70	344	371	80	346	363	80
ねじ径		W5/8 M16			M20			M24			M30
管呼称	管外径	P	L	E	P	L	E	P	L	E	P	L	E
350A	355.6	376	401	70	377	403	80	383	399	80
400A	406.4	426	454	70	429	455	80	434	446	80
450A	457.2	478	508	75	481	507	80	484	508	80	496	535	115
500A	508.0	529	560	80	532	560	80	539	572	110	548	586	115
550A	558.8							591	624	110	598	636	115
600A	609.6							642	675	110	650	688	115
650A	660.4										700	738	115
