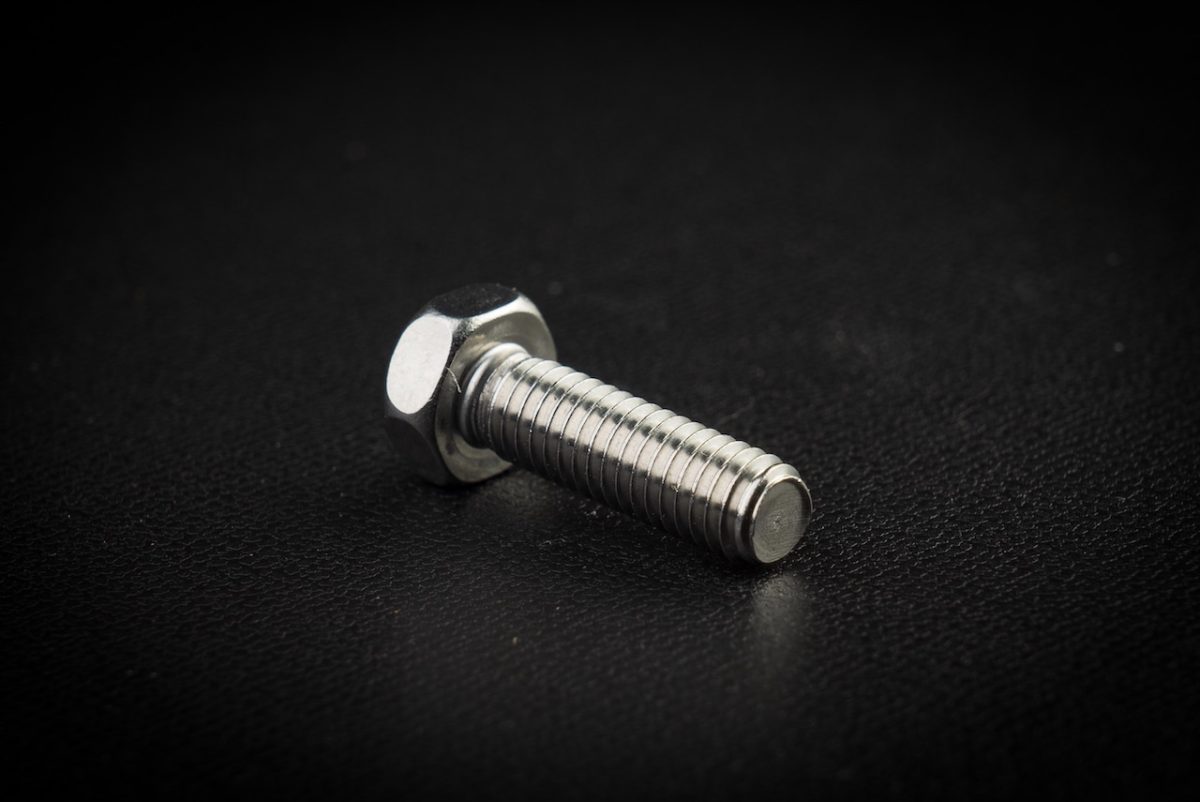

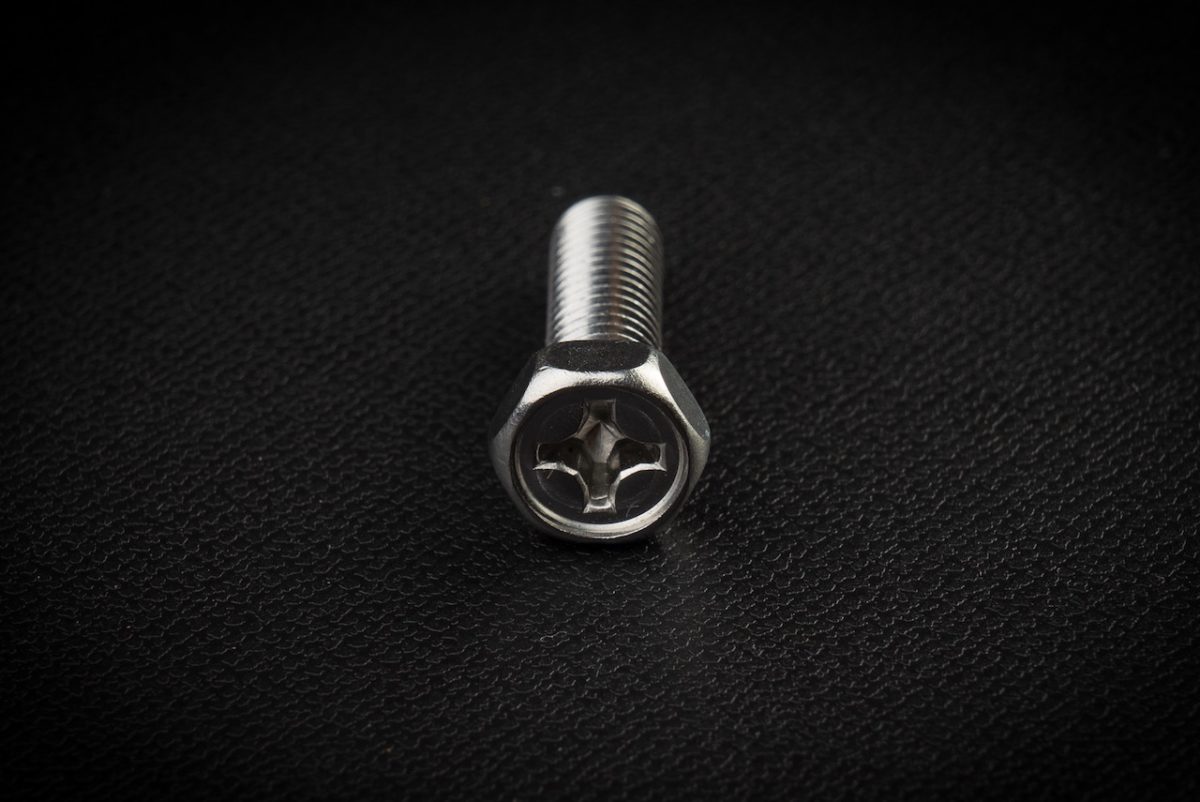

アプセット六角ボルト
アプセット六角ボルト

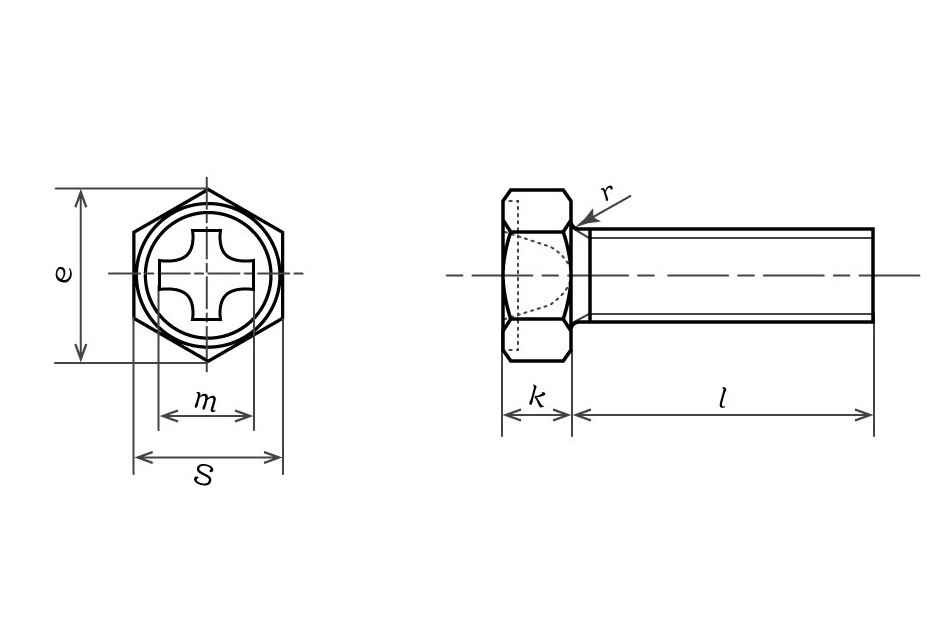

【図面】アプセット六角ボルト
【寸法表】アプセット六角ボルト
単位：mm
| ねじの呼び | 十字穴の 番号 |
s | e | k | m | r | ||
|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 参考 | 基準寸法 | 許容差 | 参考 | 最小 | ||
| M3 | 2 | 5.5 | 0 −0.2 |
6.05 | 2.0 | ±0.1 | 3.5 | 0.1 |
| M3.5 | 6.0 | 6.6 | 2.4 | 3.5 | 0.1 | |||
| M4 | 7.0 | 7.7 | 2.8 | 4.0 | 0.2 | |||
| M4.5 | 8.0 | 8.7 | 3.2 | ±0.15 | 4.2 | 0.2 | ||
| M5 | 8.0 | 8.7 | 3.5 | 4.8 | 0.2 | |||
| M6 | 3 | 10.0 | 10.9 | 4.0 | 6.2 | 0.25 | ||
| M8 | 13.0 | 0 −0.25 |
14.1 | 5.5 | 7.2 | 0.4 | ||
| M10 | 17.0 | 18.9 | 7.0 | ±0.2 | 9.25 | 0.4 | ||
| M12 | 4 | 19.0 | 0 −0.35 |
21.1 | 8.0 | 10.17 | 0.6 | |
ご入用の際はオノウエへ！オノウエなら現場の負担を減らせます。
同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。
さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品！
どこで使うかすぐ分かる「オノウエラベル」についてはコチラ
寸法表は代表的なものです。詳しくはお問い合せください。
