ねじ新聞vol.22 座面傾斜で緩み止め!エイトロックワッシャー

経済性に優れたエイトロックワッシャー

今回は、経済性・作業性に優れたエイトロックワッシャーをご紹介します。エイトロックワッシャーは、今お使いのナットをそのまま使用できる、経済性に優れた緩み止めワッシャーです。

ボルト側・ナット側どちらにも設置可能な省スペース設計のうえ、おねじのピッチを選びません。



エイトロックワッシャーの特徴その1:座面傾斜

エイトロックワッシャーはワッシャーそのものに角度が付いているのが特長です。通常のワッシャーでは応力は座面に対して一方向にしかかかりませんが、座面に傾斜のあるエイトロックワッシャーでは応力が三方向に発生するため、強力な緩み止め効果を発揮します。

詳しくは下の図面をご覧ください。

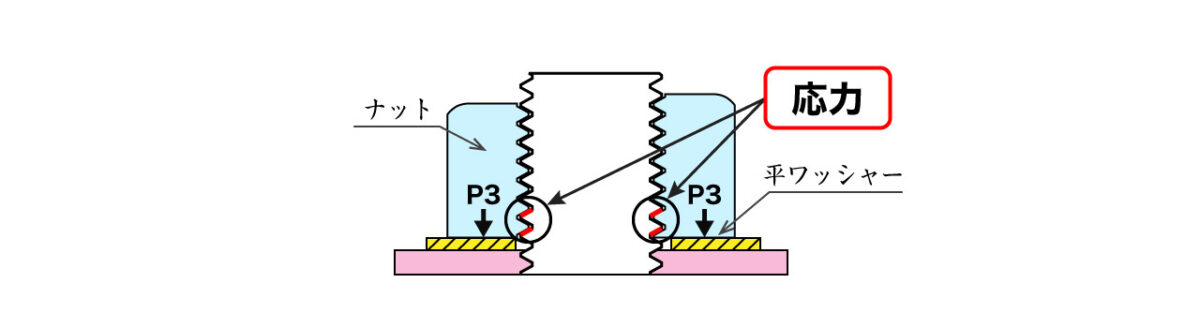

<通常の平ワッシャーの場合>

エイトロックワッシャー,緩み止め,ゆるみ止め,ワッシャー,オノウエ,長崎

応力は、座面に近い2〜3山に集中します。応力の方向は一方向です。



<エイトロックワッシャーの場合>

エイトロックワッシャー,緩み止め,ゆるみ止め,ワッシャー,オノウエ,長崎

エイトロックワッシャーは座面が傾斜しているため、P3だけでなくP1とP2の三方向にも応力が発生します。



エイトロックワッシャーの特徴その2:緩み止めナットと同等!

エイトロックワッシャーの緩み止め効果は、他の緩み止めナットに比べても遜色ありません。JQA振動試験およびNAS振動試験機にて、緩み止めナットと同等のゆるみ止め効果が実証されています。

効果は同等ですが、他の緩み止めナットやワッシャーと比べると、エイトロックワッシャーは比較的安価。そのためゆるみ止め効果を維持したまま、コストダウンすることが可能です。



エイトロックワッシャーの特徴その3:種類が豊富

エイトロックワッシャーはサイズやバリエーションが豊富です。鉄生地のエイトロックワッシャーは小箱単位の出荷ですが、その他はバラ出荷にも対応いたします。

材質:SUS304(生地・黒色・ジオメットあり)
内径  外径 厚み
M6 12.5 1.5
M8 17 1.5
M10 21 2.0
M12 24 2.5



  材質:鉄(生地・ドブ・ジオメットあり)
内径  外径 厚み
M6 12.5 1.6
M8 17 1.6
M10 21 2.0
M12 24 2.5
M16 30 3.0
M20 37 3.0

また、太陽光発電架台向けなどにおける採用実績も多数あり、安心してお使いいただけます。



« »
