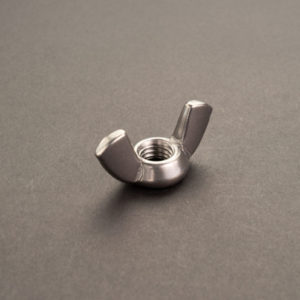

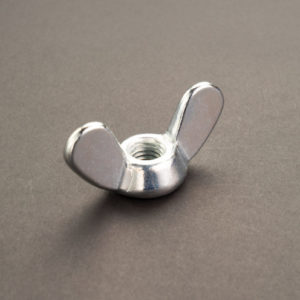

蝶ナット(ちょうナット)3種(高形)

蝶ナット(ちょうナット)3種(高形)

蝶ナット,ちょうナット,3種,高形,オノウエ,長崎

蝶ナット,ちょうナット,3種,ねじ,ボルト,ナット



【図面】蝶ナット 3種(高形)

蝶ナット,ちょうナット,3種,高形,オノウエ,長崎



【寸法表:蝶ナット 3種(高形)JIS B 1185:2010 抜粋】

単位:mm

※表は横にスライドします→

ねじの呼び
(d)
yd kc da k ねじの呼び
(d)
yg 高形
ks Ct
保証トルク
N・m
最大 基準寸法 許容差 基準寸法 許容差 最大 基準寸法 許容差
M3 10 2 16 ±1 6.5 ±1 M3 4 3.5 ±0.5 1 0.49
M4 12 2.5 19 8.5 M4 5 4 1.08
M5 13 3 22 9 M5 5.5 4.5 2.16
M6 15 3.5 25 9.5 M6 6 5 ±0.8 3.92
●M10 20 6 35 ±1.5 12 ●M10 8 7 1.2

17.7







蝶ナット3種(高形)は、板のプレス加工により製造されます。

上記はJIS規格の寸法であり、市場品はメーカー・材質により寸法が異なる場合がございます。



ねじの呼びに●が付いているものは市場品として流通が少ないもの、あるいは受注生産品となります。
