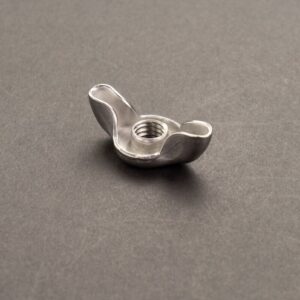

蝶ナット(ちょうナット)2種

蝶ナット(ちょうナット)2種

オノウエ,長崎,ネジ,ねじ,ボルト,ナット,蝶ナット,ちょうナット

オノウエ,長崎,ネジ,ねじ,ボルト,ナット,蝶ナット,ちょうナット



【図面】

オノウエ,長崎,蝶ナット,ちょうナット,2種,ねじ,寸法表,図面



【寸法表:蝶ナット(2種) JIS B 1185:2010 抜粋】

単位:mm

※表は横にスライドします→

ねじの呼び dk kc dd k ya yb 保証トルク
N・m
最小 最小 基準寸法 許容差 基準寸法 許容差 最大 最大 A B
2種 M3 6.5 3 17 ±1.5 9 ±1.5 3 4 0.69 0.49
M4 1.57 1.08
M5 8 4 21 11 3.5 4.5 3.14 2.16
M6 10 4.5 27 13 4 5 5.39 3.92
M8 13 6 31 ±2 16 4.5 5.5 12.7 8.83
M10 16 7.5 36 18 5.5 6.5 25.5 17.7
M12 20 9 48 23 7 8 45.1 31.4
●(M14) 71.6 50.0
●M16 27 12 68 35 ±2 8 9 113 78.5
●(M18) 157 108
●M20* 216 147







メーカーにより形状・寸法が若干異なりますので、詳しくは別途ご相談ください。



ねじの呼びに()や*が付いているものの使用は推奨しておりません。

座面側のねじ部の面取りにつきましては、ねじの谷の径よりわずかに大きい程度の直径とします。注文者の指定により、この面取りは省略されることがあります。

大きい翼部が必要な場合は、一段上の寸法(dk,db,kc,dd,k,ya,yb)を用いることも可能です。



注)直径0.8×dkの円内に適用されます。



注)保証トルクAは、通常材料が炭素鋼、可鍛鋳鉄もしくはステンレス鋼などのものに適用します。

注)保証トルクBは、鋳鉄、銅合金もしくは亜鉛合金などのものに適用します。





ご入用の際はオノウエへ!オノウエなら現場の負担を減らせます。

同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。

さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品!

どこで使うかすぐ分かる「オノウエラベル」についてはコチラ





寸法表は代表的なものです。詳しくはお問い合せください。
