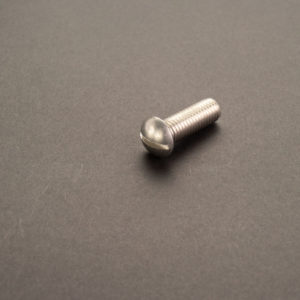

すりわり付き（－）平小ねじ

すりわり付き（−）平小ねじ

単位：mm

表は横にスライドします→

d	P	dk		k , k + f				（すりわり）
ねじの呼び	ピッチ	丸平	皿丸皿	平	丸	皿	丸皿	n	t
		丸平	皿丸皿	平	丸	皿	丸皿	基準寸法	平	丸	皿	丸皿
		基準寸法	基準寸法	基準寸法	基準寸法	基準寸法	基準寸法	基準寸法	基準寸法	基準寸法	基準寸法	基準寸法
●M1	0.25	2	2	0.65	0.8	0.6	0.8	0.32	0.3	0.45	0.25	0.35
●M1.2	0.25	2.3	2.4	0.8	0.9	0.8	1	0.32	0.4	0.5	0.3	0.45
●（M1.4）	0.3	2.6	2.8	0.9	1	0.85	1.15	0.32	0.5	0.6	0.3	0.5
●M1.6	0.35	3	3.2	1	1.1	0.95	1.3	0.4	0.55	0.65	0.35	0.55
M2	0.4	3.5	4	1.3	1.3	1.2	1.6	0.6	0.7	0.8	0.5	0.7
●M2.5	0.45	4.5	5	1.7	1.7	1.45	2	0.8	0.9	1	0.6	0.9
d	P	dk		k , k + f				（すりわり）
ねじの呼び	ピッチ	丸平	皿丸皿	平	丸	皿	丸皿	n	t
		丸平	皿丸皿	平	丸	皿	丸皿	基準寸法	平	丸	皿	丸皿
		基準寸法	基準寸法	基準寸法	基準寸法	基準寸法	基準寸法	基準寸法	基準寸法	基準寸法	基準寸法	基準寸法
M3	0.5	5.5	6	2	2	1.75	2.45	0.8	1.1	1.2	0.7	1.1
●（M3.5）	0.6	6	7	2.3	2.3	2	2.8	1	1.25	1.4	0.8	1.2
M4	0.7	7	8	2.6	2.6	2.3	3.2	1	1.4	1.6	0.9	1.4
M5	0.8	9	10	3.3	3.4	2.8	4	1.2	1.8	2.1	1.1	1.7
M6	1	10.5	12	3.9	4	3.4	4.8	1.2	2.1	2.5	1.4	2.1
M8	1.25	14	16	5.2	5.4	4.4	6.2	1.6	2.8	3.3	1.8	2.7

鋼小ねじの機械的性質 / 4.8

ねじの呼びに（）を付けたものに関しては、その使用を推奨しておりません。

dk, k, k+f の許容差はJIS B 1111附属書JA十字穴付き小ねじと同じです。
