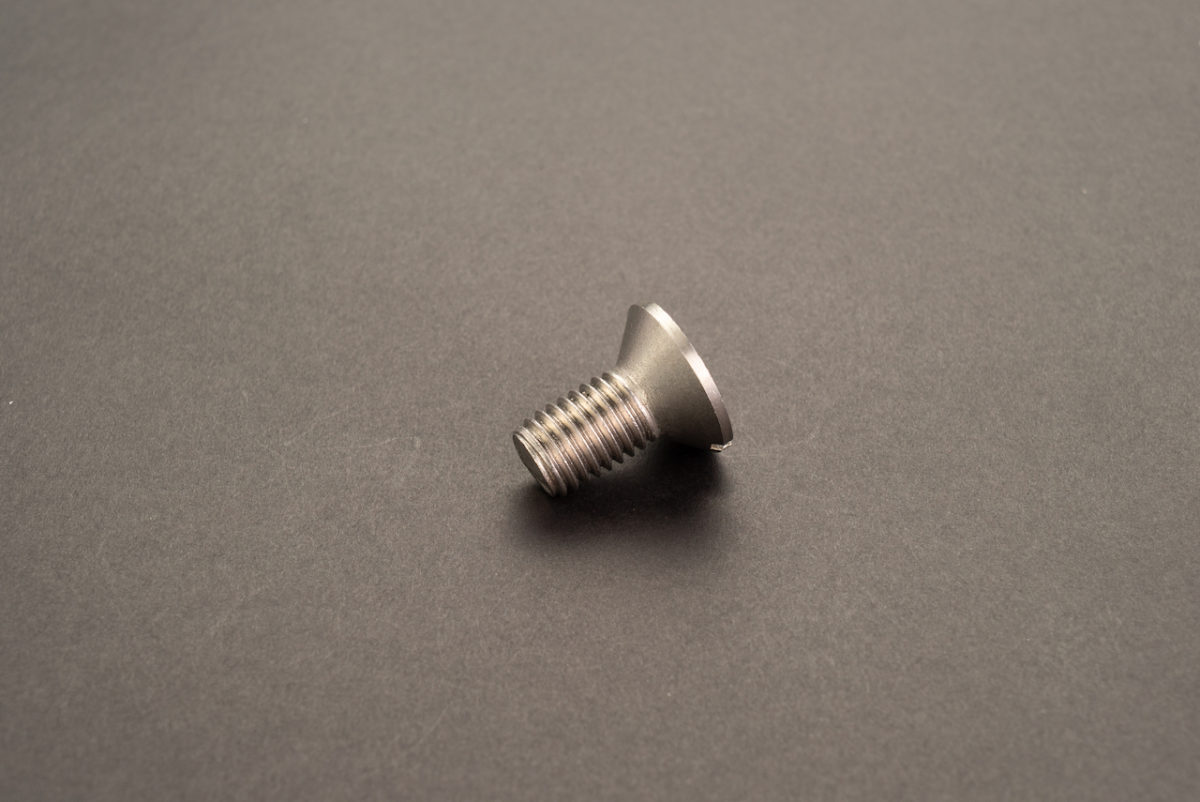

すりわり付き(-)皿 小ねじ

すりわり付き(−)皿 小ねじ



オノウエ,長崎,ネジ,ボルト,ナット,皿小ねじ



【図面】



オノウエ,長崎,ネジ,ボルト,ナット,平小ねじ



【寸法表:すりわり付き(-) 小ねじ JIS B 1101:2017 抜粋】



単位:mm

表は横にスライドします→

d P dk k , k + f (すりわり)
ねじの呼び ピッチ

丸皿
丸皿 n t
基準寸法 丸皿
基準寸法 基準寸法 基準寸法 基準寸法 基準寸法 基準寸法 基準寸法 基準寸法 基準寸法 基準寸法
●M1 0.25 2 2 0.65 0.8 0.6 0.8 0.32 0.3 0.45 0.25 0.35
●M1.2 0.25 2.3 2.4 0.8 0.9 0.8 1 0.32 0.4 0.5 0.3 0.45
●(M1.4) 0.3 2.6 2.8 0.9 1 0.85 1.15 0.32 0.5 0.6 0.3 0.5
●M1.6 0.35 3 3.2 1 1.1 0.95 1.3 0.4 0.55 0.65 0.35 0.55
M2 0.4 3.5 4 1.3 1.3 1.2 1.6 0.6 0.7 0.8 0.5 0.7
●M2.5 0.45 4.5 5 1.7 1.7 1.45 2 0.8 0.9 1 0.6 0.9
d P dk k , k + f (すりわり)
ねじの呼び ピッチ

丸皿
丸皿 n t
基準寸法 丸皿
基準寸法 基準寸法 基準寸法 基準寸法 基準寸法 基準寸法 基準寸法 基準寸法 基準寸法 基準寸法
M3 0.5 5.5 6 2 2 1.75 2.45 0.8 1.1 1.2 0.7 1.1
●(M3.5) 0.6 6 7 2.3 2.3 2 2.8 1 1.25 1.4 0.8 1.2
M4 0.7 7 8 2.6 2.6 2.3 3.2 1 1.4 1.6 0.9 1.4
M5 0.8 9 10 3.3 3.4 2.8 4 1.2 1.8 2.1 1.1 1.7
M6 1 10.5 12 3.9 4 3.4 4.8 1.2 2.1 2.5 1.4 2.1
M8 1.25 14 16 5.2 5.4 4.4 6.2 1.6 2.8 3.3 1.8 2.7

鋼小ねじの機械的性質 / 4.8





ねじの呼びに()を付けたものに関しては、その使用を推奨しておりません。



dk, k, k+f の許容差はJIS B 1111附属書JA十字穴付き小ねじと同じです。





ご入用の際はオノウエへ!オノウエなら現場の負担を減らせます。

同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。

さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品!

どこで使うかすぐ分かる「オノウエラベル」についてはコチラ





寸法表は代表的なものです。詳しくはお問い合せください。
