摩擦接合用高力六角ボルト・六角ナット・平座金のセット
摩擦接合用高力六角ボルト・六角ナット・平座金のセット
【図面】摩擦接合用高力六角ボル ト
【寸法表】摩擦接合用高力六角ボル ト
単位：mm
※表は横にスライドします→
| ねじの呼び | d1 | H’ | B | h | S | ||||
|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | ||
| M12 | 12 | ＋0.7 −0.2 |
8 | ±0.8 | 22 | 0 −0.8 |
0.4 〜 0.8 |
25 | ＋5 0 |
| M16 | 16 | 10 | 27 | 30 | |||||
| M20 | 20 | ＋0.8 −0.4 |
13 | ±0.9 | 32 | 0 −1 |
35 | ＋6 0 |
|
| M22 | 22 | 14 | 36 | 40 | |||||
| M24 | 24 | 15 | 41 | 45 | |||||
| M27 | 27 | 17 | 46 | 50 | |||||
| M30 | 30 | 19 | ±1.0 | 50 | 55 | ||||
【図面】摩擦接合用高力六角ナット
【寸法表】摩擦接合用高力六角ナット
単位：mm
| ねじの呼び | おねじの外径 （d） |
H | B | h | ||
|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | |||
| M12 | 12 | 12 | ±0.35 | 22 | 0 −0.8 |
0.4 〜0.8 |
| M16 | 16 | 16 | 27 | |||
| M20 | 20 | 20 | ±0.4 | 32 | 0 −1 |
|
| M22 | 22 | 22 | 36 | |||
| M24 | 24 | 24 | 41 | |||
| M27 | 27 | 27 | 46 | |||
| M30 | 30 | 30 | 50 | |||
※ナット座金側のねじ部の面取りは、直径1.04d〜1.05dとします。

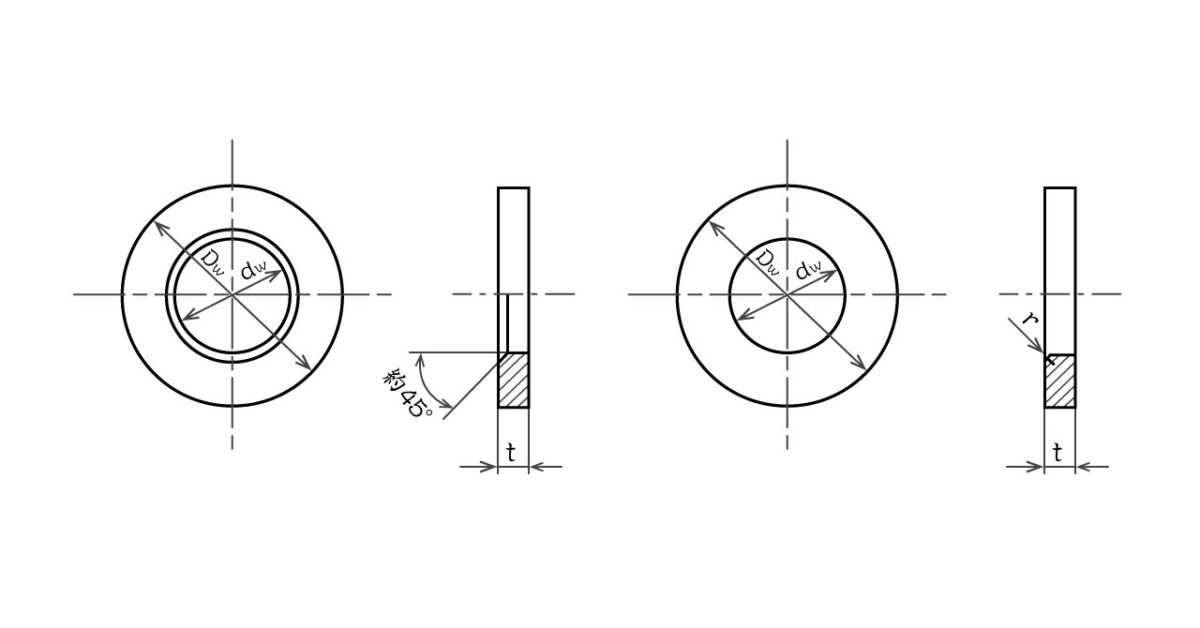

【図面】摩擦接合用高力平座金
【寸法表】摩擦接合用高力平座金
単位：mm
| 座金の呼び | dw | Dw | t | |||
|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | |
| M12 | 13 | ＋0.7 0 |
26 | 0 −0.8 |
3.2 | ±0.4 |
| M16 | 17 | 32 | 0 −1 |
4.5 | ±0.5 | |
| M20 | 21 | ＋0.8 0 |
40 | |||
| M22 | 23 | 44 | 6 | ±0.7 | ||
| M24 | 25 | 48 | ||||
| M27 | 28 | 56 | ||||
| M30 | 31 | ＋1.0 0 |
60 | 0 −1.2 |
8 | |
図面は約45℃の面取りを行ったものと丸み（r）を付けたもの。どちらとも使用可能です。
高力六角ボルトの機械的性質
【ボルト】
※表は横にスライドします→
| ボルトの機械的性質による等級 | ボルト試験片の機械的性質 | ボルト製品の機会的性質 | 硬さ （HRC） |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 耐力 （N/m㎡） |
引張強さ （N/m㎡） |
伸び （%） |
絞り （%） |
引張荷重（最小）（kN） | ||||||||
| ねじの呼び | ||||||||||||
| M12 | M16 | M20 | M22 | M24 | M27 | M30 | ||||||
| F8T | 640以上 | 800〜1000 | 16以上 | 45以上 | 68 | 125 | 196 | 243 | 283 | 368 | 449 | 18〜31 |
| F10T | 900以上 | 1000〜1200 | 14以上 | 40以上 | 85 | 157 | 245 | 303 | 353 | 459 | 561 | 27〜38 |
【ナット】
| ナットの機会的性質による等級 | 硬さ | 保証荷重 | |
|---|---|---|---|
| 最小（HRC） | 最大（HRC） | ||
| F10 | 20 | 35 | ボルトの引張荷重 （最小）に同じ |
【座金】
| 座金の機械的性質による等級 | 硬さ（HRC） |
|---|---|
| F35 | 35〜45 |
高カ六角ボルトの長さ
ボルトの首下長さは、締め付ける鋼材の総長さ（締め付け長さ）に図面下の表の数値を加えたものを、一般に5mm間隔のラウンドナンバーにまとめて使用してください。
【図面】
【締め付け長さに加える長さ】
| ねじの呼び | （mm） |
|---|---|
| M16 | 30 |
| M20 | 35 |
| M22 | 40 |
| M24 | 45 |
| M27 | 50 |
| M30 | 55 |
各種高力ボルトの質量表
摩擦接合用高力六角ボルト・六角ナット・平座金のセット質量表
単位：g
| ねじの呼び | M16 | M20 | M22 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|
| ナット質量 | 57 | 97 | ||||
| 座金2枚質量 | 40 | 64 | ||||
| 首下長さmm 35 | 194 | |||||
| 40 | 202 | |||||
| 45 | 210 | 348 | ||||
| 50 | 217 | 361 | ||||
| 55 | 225 | 373 | 510 | 666 | ||
| 60 | 233 | 385 | 525 | 683 | ||
| 65 | 241 | 398 | 540 | 701 | ||
| 70 | 249 | 410 | 555 | 719 | ||
| 75 | 257 | 422 | 570 | 737 | ||
| 80 | 265 | 435 | 585 | 754 | ||
| 85 | 273 | 447 | 600 | 772 | ||
| 90 | 281 | 459 | 615 | 790 | ||
| 95 | 289 | 472 | 630 | 808 | ||
| 100 | 296 | 484 | 645 | 825 | 1137 | 1487 |
| 105 | 304 | 496 | 659 | 843 | ||
| 110 | 312 | 509 | 674 | 861 | 1183 | 1543 |
| 115 | 320 | 521 | 689 | 879 | ||
| 120 | 328 | 533 | 704 | 896 | 1229 | 1599 |
| 125 | 546 | 719 | 914 | |||
| 130 | 558 | 734 | 932 | 1275 | 1655 | |
| 135 | 570 | 749 | 950 | |||
| 140 | 583 | 764 | 967 | 1321 | 1711 | |
| 145 | 779 | 985 | ||||
| 150 | 794 | 1003 | 1367 | 1767 |
寸法表は代表的なものです。詳しくはお問い合せください。
