(+)丸木ねじ

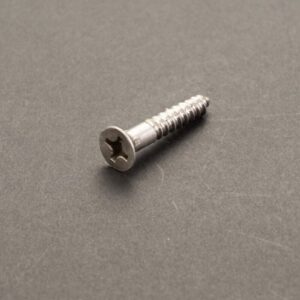

(+)十字穴付き 丸木ねじ

木ネジ,十字穴付き,丸,皿,丸皿,ねじ,ボルト,



【図面】(+)十字穴付き 丸木ねじ

木ネジ,十字穴付き,丸,皿,丸皿,ねじ,ボルト,

【寸法表】(+)十字穴付き 丸木ねじ

※表は横にスライドします→

呼び径
d
十字穴の
番号
d dk 呼び径
d
十字穴の
番号
d K(Krf )
許容差
丸皿
許容差 丸皿
(f + K)
基準寸法 許容差 基準寸法 許容差 基準寸法 許容差 基準寸法 許容差 基準寸法 許容差
1.6   ± 0.05 3 ± 0.2 3.2 0
– 0.4
1.6   ± 0.05 1.3 ± 0.1 0.95 0
– 0.2
1.35 0
– 0.3
1.8 3.3 3.6 1.8 1.4 1.05 1.45
2.1 1 ± 0.07 3.9 4.2 2.1 1 ± 0.07 1.6 1.25 1.75 0
– 0.4
2.4 4.4 4.8 2.4 1.8 1.4 2
2.7 5 5.4 2.7 2 ± 0.15 1.55 2.25
3.1 2 5.7 ± 0.25 6.2 0
– 0.5
3.1 2 2.3 1.8 0
– 0.3
2.6 0
– 0.5
3.5 ± 0.1 6.5 7 3.5 ± 0.1 2.5 2 2.8
3.8 7 7.6 3.8 2.7 2.15 3.05
4.1 7.6 8.2 0
– 0.6
4.1 2.9 2.35 3.35
4.5 8.3 ± 0.3 9 4.5 3.1 2.55 3.65
4.8 ± 0.12 8.9 9.6 4.8 ± 0.12 3.3 2.7 3.8
5.1 3 9.4 10.2 5.1 3 3.5 2.85 4.05
5.5 10.2 11 5.5 3.8 3.05 4.35
呼び径
d
十字穴の
番号
d dk 呼び径
d
十字穴の
番号
d K(Krf )
許容差
丸皿
許容差 丸皿
(f + K)
基準寸法 許容差 基準寸法 許容差 基準寸法 許容差 基準寸法 許容差 基準寸法 許容差
5.8 3 ± 0.12 10.7 ± 0.35 11.6 0
– 0.7
5.8 3 ± 0.12 4 ± 0.2 3.2 0
– 0.4
4.6 0
– 0.6
6.2 11.5 12.4 6.2 4.2 3.5 4.9
6.8 ± 0.15 12.6 13.6 6.8 ± 0.15 4.6 3.8 5.4
7.5 4 13.9 ± 0.4 15 7.5 4 5 4.15 5.95
8 14.8 16 0
– 0.8
8 5.3 4.4 6.2
9.5 17.6 19 9.5 6.3 5.15 7.45







寸法表は代表的なものです。詳しくはお問い合せください。
