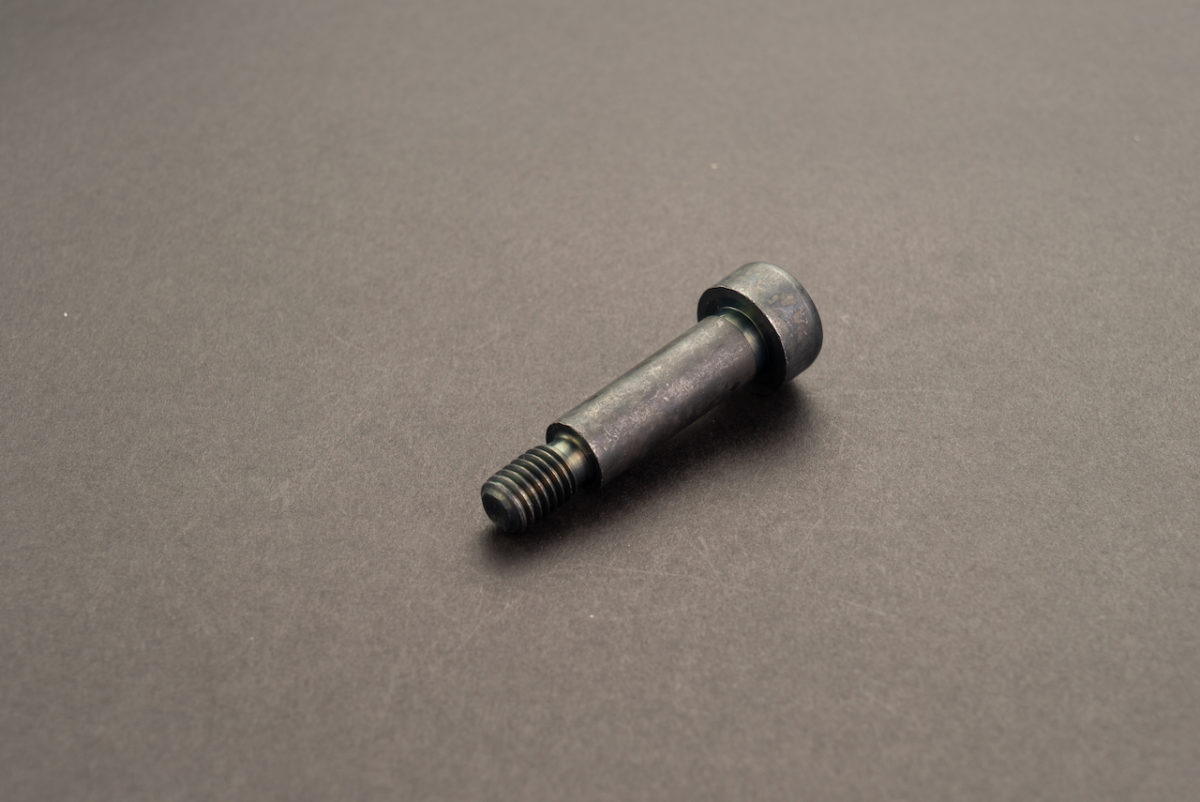

六角穴付きショルダボルト

六角穴付きショルダボルト

六オノウエ,長崎,ネジ,ねじ,ボルト,ナット,六角穴付きショルダボルト



【図面】六角穴付きショルダボルト

オノウエ,長崎,六角穴付きショルダボルト,ねじ,ボルト,規格,寸法,商品



【寸法表:六角穴付きショルダボルト JIS B1175:1988 抜粋】

単位:mm

表は横にスライドします→

円筒部の呼び径 ds ねじの呼び
(d)
ねじの
ピッチ
(P)
b dk e
最小
k s
呼び
t
最小
l
最大 最小 最大 最小 最大*
(基準寸法)
最大** 最小 最大
(基準寸法)
最小 呼び長さ 許容差
6.5 6.487 6.451 M5 0.8 9.75 9.25 10 10.22 9.78 3.44 4.5 4.32 3 2.4 10〜40 +0.25
0
8 7.987 7.951 M6 1 11.25 10.75 13 13.27 12.73 4.58 5.5 5.32 4 3.3 12〜50
10 9.987 9.951 M8 1.25 13.25 12.75 16 16.27 15.73 5.72 7 6.78 5 4.2 16〜120
13 12.984 12.941 M10 1.5 16.40 15.60 18 18.27 17.73 6.86 9 8.78 6 4.9 16〜120
16 15.984 15.941 M12 1.75 18.40 17.60 24 24.33 23.67 9.15 11 10.73 8 6.6 30〜120
20 19.980 19.928 M16 2 22.40 21.60 30 30.33 29.67 11.43 14 13.73 10 8.8 40〜120
25 24.980 24.928 M20 2.5 27.40 26.60 36 36.39 35.61 13.72 16 15.73 12 10 50〜120
参考 6 5.990 5.960 M5 0.8 9.5     10     4.5   3   16〜60 ±0.125
12 11.984 11.941 M10 1.5 16     18     8   6   30〜100



円筒部以外に黒色酸化皮膜の表面処理が施されています。

機械的性質:強度区分12.9

製品の呼び方は、規格番号や規格名称、または円筒部の呼び径×呼び長さおよび指定事項によります。

通常、頭部の側面には平目やあや目のローレットが付きます。ローレットが付く場合のdk(最大)値は表の**になります。

ローレットのないものをご要望の際は、事前にご指定ください。ローレットがないdk(最大)値は表の*になります。

従来のSH型ショルダーボルトにつきましては、表の下に参考として掲載しています。





ご入用の際はオノウエへ!オノウエなら現場の負担を減らせます。

同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。

さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品!

どこで使うかすぐ分かる「オノウエラベル」についてはコチラ





寸法表は代表的なものです。詳しくはお問い合せください。
