六角穴付き皿ボルト

六角穴付き皿ボルト(皿キャップ、皿CS)

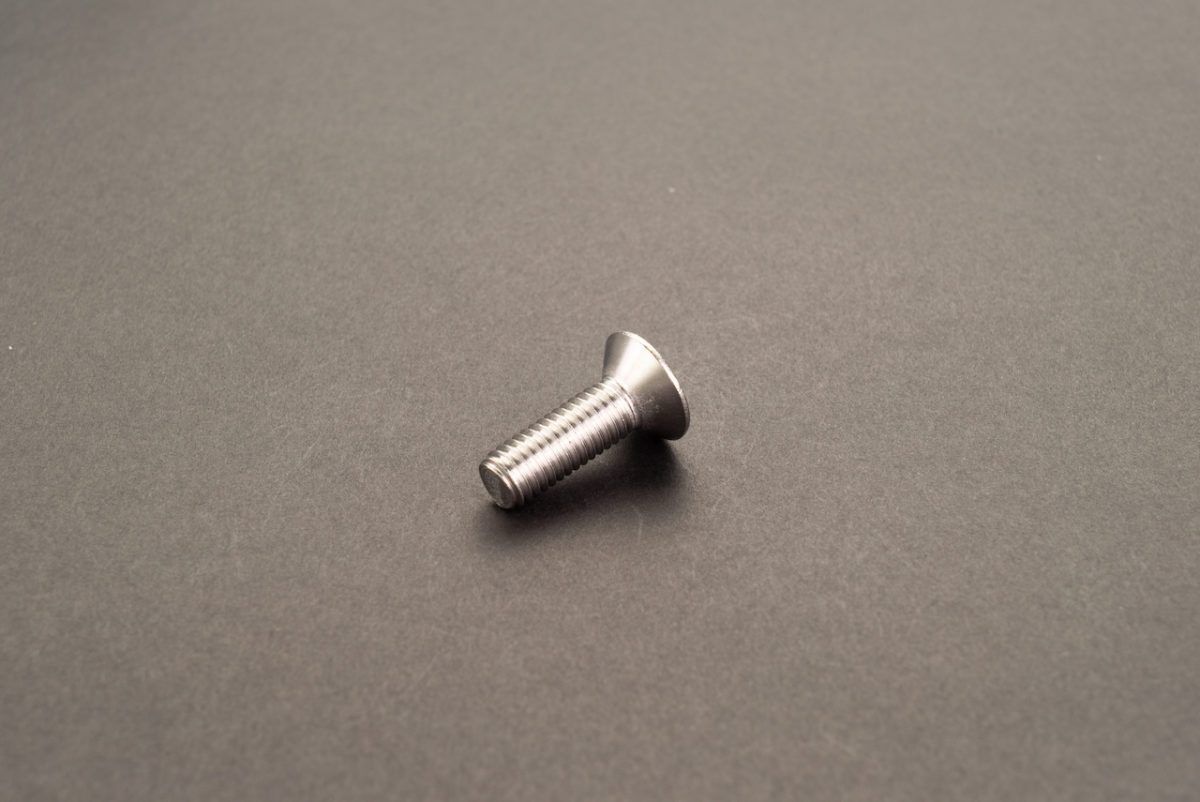

六角穴付き皿ボルトとは、頭部が皿のようになっている六角穴付きボルトのこと。頭部形状が皿のため、締結後は母材とボルト頭部の高さが同じになり、ボルト頭部が出っ張ることがありません。また六角穴付きのため、六角棒スパナ(六角レンチ)でしっかり締め付けることが可能です。

省スペースのうえに締め付け力が強く、幅広い分野で使われています。

現在流通している六角穴付き皿ボルトは、JIS規格とSSS(日本ソケットスクリュー工業協同組合)規格の2種類があり、それぞれ頭部形状が若干異なりますので注意が必要です。



オノウエ,長崎,ネジ,ねじ,ボルト,ナット,六角穴付き,皿ボルト



【図面】六角穴付き皿ボルト JIS B 1194:2006 抜粋

オノウエ,長崎,ネジ,ねじ,ボルト,ナット,六角穴付き,皿ボルト



【寸法表】六角穴付き皿ボルト JIS B 1194:2006 抜粋

単位:mm

※表は横にスライドします→

ねじの呼び

d

b

(参考)

dk ds e

最小

ねじの呼び

d

k

最大

s t

最小

w

最小

理論寸法
最大
実寸法
最小
最大 最小 呼び 最小 最小
M3 18 6.72 5.54 3.00 2.86 2.303 M3 1.86 2 2.08 2.02 1.1 0.25
M4 20 8.96 7.53 4.00 3.82 2.873 M4 2.48 2.5 2.58 2.52 1.5 0.45
M5 22 11.20 9.43 5.00 4.82 3.443 M5 3.1 3 3.08 3.02 1.9 0.66
M6 24 13.44 11.34 6.00 5.82 4.583 M6 3.72 4 4.095 4.020 2.2 0.7
M8 28 17.92 15.24 8.00 7.78 5.723 M8 4.96 5 5.14 5.02 3 1.16
M10 32 22.40 19.22 10.00 9.78 6.863 M10 6.2 6 6.14 6.02 3.6 1.62
M12 36 26.88 23.12 12.00 11.73 9.149 M12 7.44 8 8.175 8.025 4.3 1.8
(M14) 40 30.8 26.52 14.00 13.73 11.429 (M14) 8.4 10 10.175 10.025 4.5 1.62
M16 44 33.60 29.01 16.00 15.73 11.429 M16 8.8 10 10.175 10.025 4.8 2.2
M20 52 40.32 36.05 20.00 19.67 13.716 M20 10.16 12 12.212 12.032 5.6 2.2





従来の規格は、下のSSS(日本ソケットスクリュー工業共同組合)になります。頭部の径(dk)や、頭部高さ(k)、六角穴の深さ(t)など、異なる寸法があるため注意が必要です。



【図面】六角穴付き皿ボルト
日本ソケットスクリュー工業協同組合規格    SSS 002(1977)

六角穴付き皿ボルト,ねじ,ボルト,図面,規格,商品



【寸法表】六角穴付き皿ボルト
日本ソケットスクリュー工業協同組合規格    SSS 002(1977)

単位:mm

ねじの呼び(d) M3 M4 M5 M6 M8 M10 M12 M16
d1 さら 基準寸法 3 4 5 6 8 10 12 16
許容差 0
-0.1
0
-0.15
D さら 基準寸法 6 8 10 12 16 20 24 30
許容差 0
-0.3
0
-0.36
0
-0.43
0
-0.52
H さら 基準寸法 1.7 2.3 2.8 3.3 4.4 5.5 6.5 7.5
許容差 0
-0.14
0
-0.18
0
-0.22
h さら 参考 0.2 0.3 0.3 0.3 0.4 0.5 0.5 0.5
B さら 基準寸法 2 2.5 3 4 5 6 8 10
許容差 +0.08
+0.02
+0.105
+0.03
+0.13
+0.04
C さら 2.3 2.9 3.6 4.7 5.9 7 9.4 11.7
m さら 基準寸法 1.2 1.8 2.3 2.5 3.5 4.4 4.6 5.3
許容差 0
-0.25
0
-0.3
