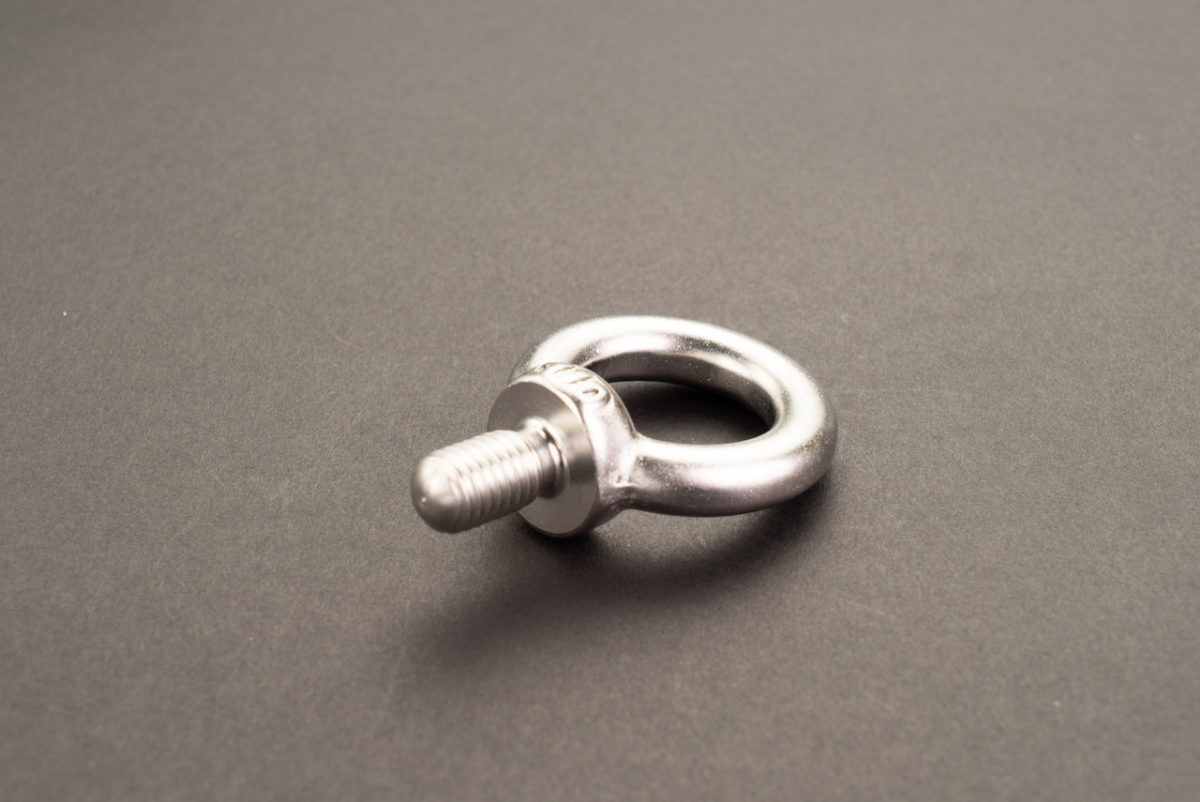

アイボルト

ねじ,ボルト,ネジ,見積,アイボルト



【図面】

アイボルト,ねじ,ボルト,図面,規格,商品





【寸法表:アイボルト JIS B 1168:1994 抜粋】

単位:mm

表は横にスライドします→

ねじの呼び
(d)
a b c D t h H
(参考)
l 使用荷重kN 参考
重量1個約g
垂直づり 45度づり
M8 32.6 20 6.3 16 5 17 33.3 15 0.785 0.785 35
M10 41 25 8 20 7 21 41.5 18 1.47 1.47 70
M12 50 30 10 25 9 26 51 22 2.16 2.16 140
M16 60 35 12.5 30 11 30 60 27 4.41 4.41 260
M20 72 40 16 35 13 35 71 30 6.18 6.18 430
M24 90 50 20 45 18 45 90 38 9.32 9.32 850
M30 110 60 25 60 22 55 110 45 14.7 14.7 1,700
M36 133 70 31.5 70 26 65 131.5 55 22.6 22.6 3,000
M42 151 80 35.5 80 30 75 150.5 65 33.3 33.3 4,500
M48 170 90 40 90 35 85 170 70 44.1 44.1 6,700
ねじの呼び
(d)
a b c D t h H
(参考)
l 使用荷重kN 参考
重量1個約g
●M64 210 110 50 110 42 105 210 90 88.3 88.3
●M80×6 266 140 63 130 50 130 263 105 147 147
●(M90×6) 302 160 71 150 55 150 301 120 177 177
●M100×6 340 180 80 170 60 165 335 130 196 196
参考 M6 24.5 14.5 5 13 5 16 29 14
M14 60 35 12.5 30 11 30 60 27
M18 72 40 16 35 13 35 71 30
M22 81 45 18 40 15 40 80.5 35



【材料】ボルトの材料は、JIS G 3101のSS400またはJIS G 4051のS17、S20CもしくはSUSとします。



注)45度づりの使用荷重に関しては、座面が相手と密着するようざぐりなどを施した場合や、双方のボルトのリングの向きが上図のように同一平面にある場合に適用します。

注)M6,M14,M18,M22に関しては、JIS規格には記載されておりません。製造メーカーにより寸法が異なるため、注意が必要です。S45C材を使用した商品もございます。



ねじの呼びに()を付けたものに関しては、その使用を推奨しておりません。



※寸法表は代表的なものです。詳しくは、お問合せください。
