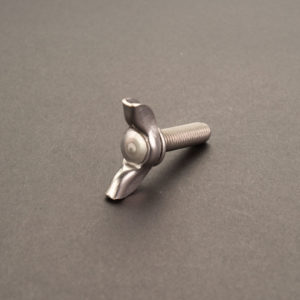

蝶ボルト（ちょうボルト）1種
蝶ボルト（ちょうボルト）1種（可鍛鋳鉄製）
【図面】蝶ボルト 1種
【寸法表：蝶ボルト1種 JIS B 1184 ：2010 抜粋】
単位：mm
表は横にスライドします→
| ねじの呼び （d） |
dk | db | kc | dd | k | ya | yb | u | 保証トルクの区分N・m | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 約 | 最小 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 最大 | 最大 | 約 | A | B | – | ||
| 1種 | ●M2 | 4 | 3 | 2 | 12 | ± 1.5 | 6 | ± 1.5 | 2.5 | 3 | 0.4 | 0.2 | 0.15 | – |
| ●M2.2 | 0.29 | 0.2 | – | |||||||||||
| ●M2.5 | 5 | 4 | 3 | 16 | 8 | 2.5 | 3 | 0.45 | 0.39 | 0.29 | – | |||
| ●M3 | 0.6 | 0.69 | 0.49 | – | ||||||||||
| ●M4 | 7 | 6 | 4 | 20 | 10 | 3 | 4 | 0.8 | 1.57 | 1.08 | – | |||
| ●M5 | 8.5 | 7 | 5 | 25 | 12 | 3.5 | 4.5 | 0.9 | 3.14 | 2.16 | – | |||
| M6 | 10.5 | 9 | 6 | 32 | ± 2 | 16 | 4 | 5 | 1 | 5.39 | 3.92 | – | ||
| M8 | 14 | 12 | 8 | 40 | 20 | 4.5 | 5.5 | 1.2 | 12.7 | 8.83 | – | |||
| M10 | 18 | 15 | 10 | 50 | 25 | 5.5 | 6.5 | 1.5 | 25.5 | 17.7 | – | |||
| ●M12 | 22 | 18 | 12 | 60 | 30 | 7 | 8 | 2 | 45.1 | 31.4 | – | |||
| ●（M14） | 26 | 22 | 14 | 70 | 35 | ± 2 | 8 | 9 | 71.6 | 50.0 | – | |||
| ●M16 | 113 | 78.5 | – | |||||||||||
| ●（M18） | 30 | 25 | 16 | 80 | 40 | 8 | 10 | 2.5 | 157 | 108 | – | |||
| ●*M20 | 34 | 28 | 18 | 90 | ± 2.5 | 45 | 9 | 11 | 216 | 147 | – | |||
| ●（M22） | 38 | 32 | 20 | 100 | 50 | 10 | 12 | 294 | 206 | – | ||||
| ●*M24 | 43 | 36 | 22 | 112 | 56 | 11 | 13 | 3 | 382 | 265 | – | |||
メーカーにより形状・寸法が若干異なりますので、詳しくは別途ご相談ください。
ねじの呼びに（）や*が付いているものの使用は推奨しておりません。
転造ねじの場合、ねじの呼びがM8以下のねじ先はあら先、M10以上は面取り先とします。
切削ねじの場合、ねじ先は面取り先もしくは丸先となります。
注）1種の保証トルクAは、頭部材料が炭素鋼、可鍛鋳鉄もしくはステンレス鋼などのものに適用します。
注）1種の保証トルクBは、鋳鉄、銅合金もしくは亜鉛合金などのものに適用します。
1種において、頭部の形状や製造方法についての規定はありません。
ご入用の際はオノウエへ！オノウエなら現場の負担を減らせます。
同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。
さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品！
どこで使うかすぐ分かる「オノウエラベル」についてはコチラ
寸法表は代表的なものです。詳しくはお問い合せください。
