平座金
平座金

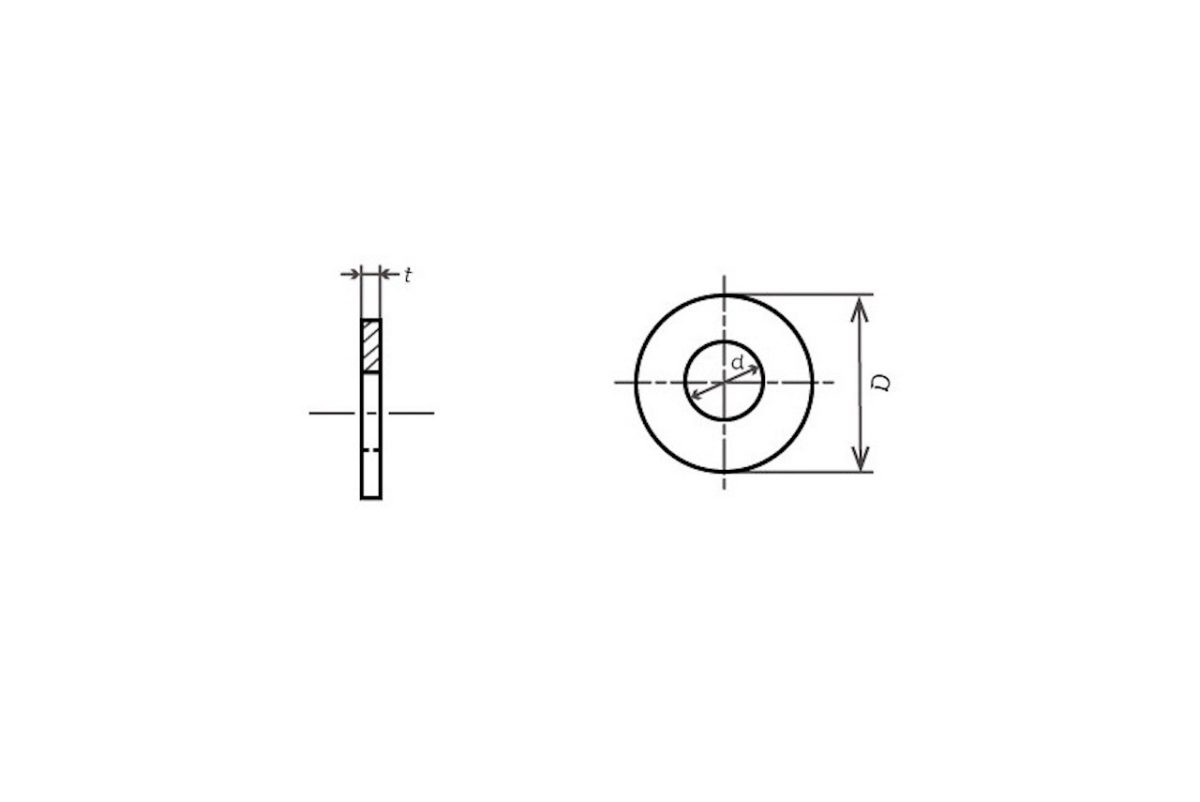

【図面】
【寸法表：平座金（みがき丸・小形丸） 旧JIS B 1256：1963 抜粋】
単位：mm
※表は横にスライドします→
| 呼び径 | d | みがき丸（JIS） | 小形丸（JIS小形） | 呼び径 | みがき丸・小形丸 | みがき丸（ISO） | 小形丸（ISO小形） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| メートルねじ用 | ウィットねじ用 | D | t | C （約） |
D | t | d | t | D | D | |||||||||
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | ||||||
| 1 | 1.1 | ＋0.15 0 |
2.5 | 0 -0.25 |
0.32 | 1 | 1.1 | ＋0.15 0 |
0.3 | ±0.04 | – | – | 2.5 | 0 -0.25 |
|||||
| 1.2 | 1.3 | 2.8 | 0.32 | 1.2 | 1.3 | 0.3 | 2.8 | ||||||||||||
| 1.4 | 1.5 | 3 | 0.32 | （1.4） | 1.5 | 0.3 | 3 | ||||||||||||
| 1.6 | 1.7 | 0.3 | 3.8 | 0 -0.3 |
|||||||||||||||
| 1.7 | 1.8 | 3.8 | 0 -0.3 |
0.32 | *（1.7） | 1.8 | 0.3 | 3.8 | |||||||||||
| 2 | 2.3 | 6 | 0 -0.3 |
0.4 | 0.1 | 4.3 | 0.4 | 2 | 2.2 | 0.3 | 5 | 0 -0.3 |
4.3 | ||||||
| （2.2） | 2.4 | 0.5 | ±0.05 | 6.5 | 0 -0.35 |
4.6 | |||||||||||||
| 2.3 | 2.6 | 7 | 0 -0.35 |
0.5 | 0.2 | 4.6 | 0.4 | *（2.3） | 2.5 | 0.5 | 6.5 | 4.6 | |||||||
| 2.5 | 2.7 | 0.5 | 6.5 | 5 | |||||||||||||||
| 2.6 | 2.9 | 7.5 | 0.5 | 0.2 | 5 | 0.5 | *（2.6） | 2.8 | 0.5 | 6.5 | 5 | ||||||||
| 3 | 3.3 | ＋0.2 0 |
8 | 0.5 | 0.2 | 6 | 0.5 | 3 | 3.2 | ＋0.2 0 |
0.5 | 7 | 6 | ||||||
| （3.5） | 3.8 | 9 | 0.5 | 0.2 | 7 | 0 -0.35 |
0.5 | （3.5） | 3.7 | 0.5 | 9 | 7 | 0 -0.35 |
||||||
| 4 | 4.5 | 10 | 0.8 | 0.3 | 8 | 0.5 | 4 | 4.3 | 0.8 | ±0.1 | 9 | 8 | |||||||
| （4.5） | 5 | 12 | 0 -0.4 |
0.8 | 0.3 | 9 | 0.5 | （4.5） | 4.8 | 0.8 | 10 | 9 | |||||||
| 5 | 5.5 | 12 | 0.8 | 0.3 | 10 | 0.8 | 5 | 5.3 | 1 | 10 | 10 | ||||||||
| 6 | 6.5 | ＋0.25 0 |
13 | 1 | 0.3 | 11.5 | 0 -0.4 |
0.8 | 6 | 6.4 | ＋0.25 0 |
1.6 | ±0.15 | 12.5 | 0 -0.4 |
11.5 | 0 -0.4 |
||
| 8 | 8.5 | 18 | 1.6 | 0.5 | 16 | 1.2 | 8 | 8.4 | 1.6 | 17 | 15.5 | ||||||||
| 10 | 3/8 | 10.5 | ＋0.3 0 |
22 | 0 -0.5 |
1.6 | 0.5 | 18 | 1.6 | 10 | 10.5 | ＋0.3 0 |
2 | ±0.2 | 21 | 0 -0.5 |
18 | ||
| （7/16） | 11.5 | 24 | 2.3 | 0.8 | – | 0 -0.5 |
– | ||||||||||||
| 12 | 12.5 | 26 | 2.3 | 0.8 | 22 | 2.3 | 12 | 13 | 2.5 | ±0.25 | 24 | 21 | 0 -0.5 |
||||||
| 1/2 | 13.5 | 26 | 2.3 | 0.8 | – | – | |||||||||||||
| （14） | 15 | 30 | 2.6 | 0.8 | 26 | 2.3 | （14） | 15 | 2.5 | 28 | 24 | ||||||||
| 16 | 5/8 | 17 | 32 | 0 -0.6 |
2.6 | 0.8 | 30 | 2.6 | 16 | 17 | 3 | ±0.3 | 30 | 28 | |||||
| （18） | 19 | ＋0.35 0 |
36 | 2.6 | 0.8 | 32 | 0 -0.6 |
2.6 | （18） | 19 | ＋0.35 0 |
3 | 34 | 0 -0.6 |
30 | ||||
| 20 | 3/4 | 21 | 40 | 3.2 | 1 | 36 | 2.6 | 20 | 21 | 3 | 37 | 34 | 0 -0.6 |
||||||
| （22） | 7/8 | 23.5 | 44 | 3.2 | 1 | 40 | 3.2 | （22） | 23 | 3 | 39 | 37 | |||||||
| 24 | 25.5 | 48 | 4 | 1 | 44 | 3.2 | 24 | 25 | 4 | ±0.4 | 44 | 39 | |||||||
| 1 | 27 | 52 | 0 -0.8 |
4 | 1 | – | – | – | |||||||||||
| （27） | 28.5 | 52 | 4 | 1 | （27） | 28 | 4 | 50 | 44 | ||||||||||
| 11/8 | 30 | 58 | 4.5 | 1.5 | |||||||||||||||
| 30 | 31.5 | ＋0.4 0 |
58 | 4.5 | 1.5 | 30 | 31 | ＋0.4 0 |
4 | 56 | 0 -0.8 |
50 | |||||||
| 11/4 | 33.5 | 62 | 4.5 | 1.5 | |||||||||||||||
| （33） | 34.5 | 62 | 4.5 | 1.5 | （33） | 34 | 5 | ±0.5 | 60 | 56 | 0 -0.8 |
||||||||
| 13/8 | 37 | 68 | 5 | 1.5 | |||||||||||||||
| 36 | 38 | 68 | 5 | 1.5 | 36 | 37 | 5 | 66 | 60 | ||||||||||
| 11/2 | 40 | 72 | 5 | 1.5 | |||||||||||||||
| （39） | 41 | 72 | 5 | 1.5 | （39） | 40 | 6 | ±0.6 | 72 | 66 | |||||||||
| 42 | （15/8） | 44 | 78 | 6 | 2 | 42 | 43 | 7 | ±0.7 | 78 | – | – | |||||||
| 45 | 13/4 | 47 | 82 | 0 -1 |
6 | 2 | （45） | 46 | 7 | 85 | 0 -1 |
||||||||
| 48 | （17/8） | 50 | 88 | 6 | 2 | 48 | 50 | 8 | 92 | ||||||||||
※ステンレスは厚みが若干異なります。
ご入用の際はオノウエへ！オノウエなら現場の負担を減らせます。
同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。
さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品！
どこで使うかすぐ分かる「オノウエラベル」についてはコチラ
寸法表は代表的なものです。詳しくはお問い合せください。
