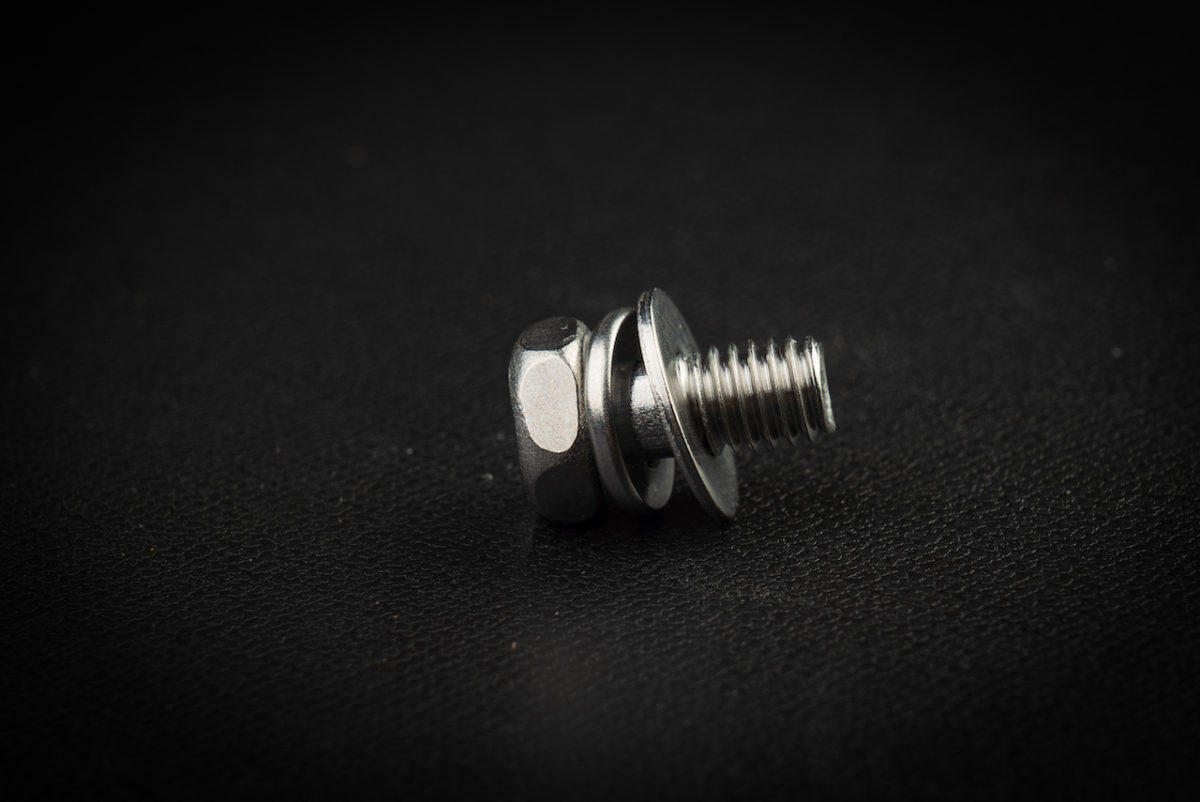

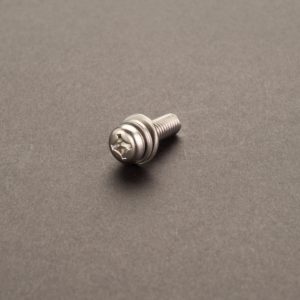

座金組込み（＋）アプセット
座金組込み（+）十字穴付き アプセット P=1・P=2・P=3・P=4

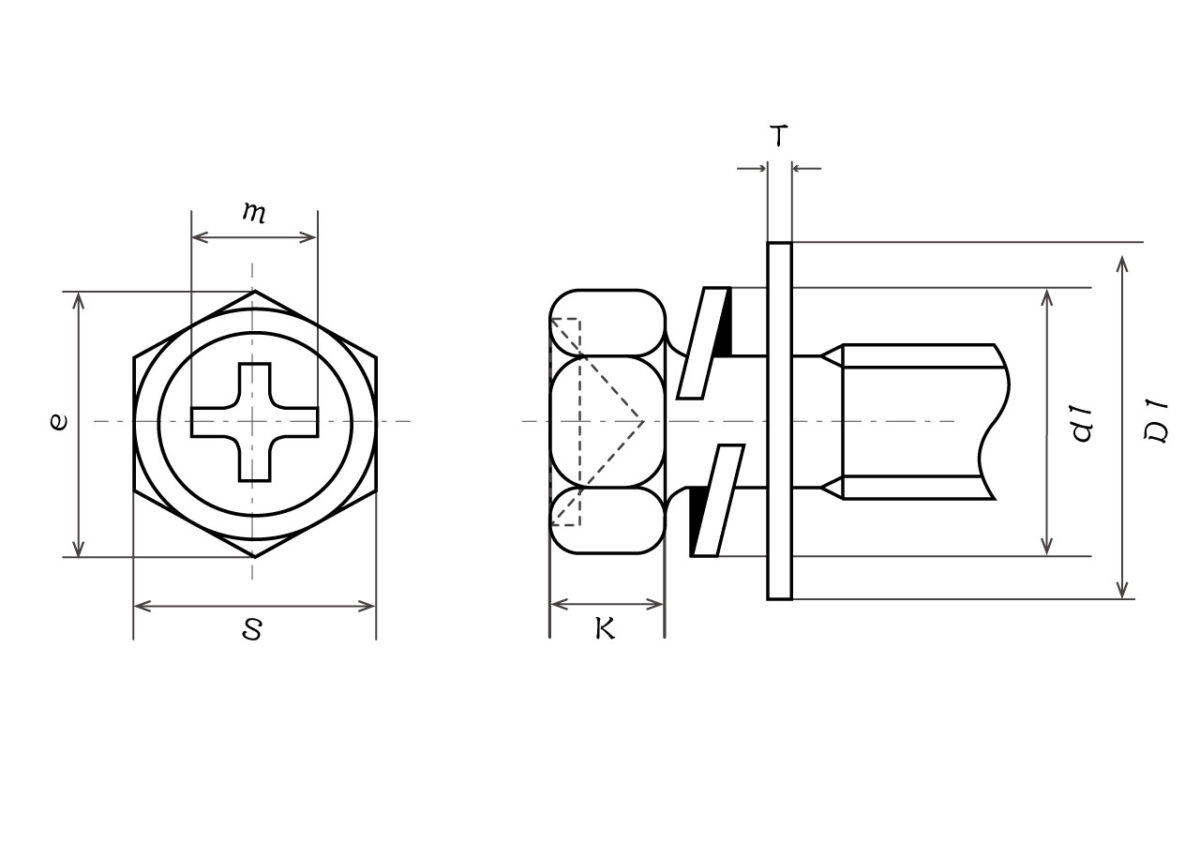

【図面】 座金組込み アプセット
P=1 平座金組込み P=2 ばね座金組込み P=3 ばね座金および平座金組込み
【寸法表】 座金組込み アプセット
P=1 平座金組込み P=2 ばね座金組込み P=3 ばね座金および平座金組込み
単位：mm
※表は横にスライドします→
| ねじの呼び | K | S | e （約） |
ねじの呼び | 十字穴 | P＝3 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 番号 | m（参考） | P＝1 | P＝2 | |||
| 平座金 D1×T |
ばね座金 d1（最大） |
|||||||||
| M3 | 2 | ±0.1 | 5.5 | 0 -0.2 |
6.4 | M3 | 2 | 3.5 | 8×0.5 | 5.5 |
| M4 | 2.8 | 7 | 8.1 | M4 | 2 | 4 | 10×0.8 | 7 | ||
| M5 | 3.5 | ±0.15 | 8 | 9.2 | M5 | 2 | 4.8 | 12×0.8 | 8.5 | |
| M6 | 4 | 10 | 11.5 | M6 | 3 | 6.2 | 13×1.0 | 11.5 | ||
| M8 | 5.5 | 13 | 0 -0.25 |
15 | M8 | 3 | 7.2 | 18×1.6 | 14.5 | |
| M10 | 7 | ±0.2 | 17 | 19.6 | M10 | 4 | 9.25 | 22×1.6 | 17.5 | |
【図面】 座金組込み アプセット P=4 ばね座金および平座金（小形）組込み
【寸法表】 座金組込み アプセット P=4 ばね座金および平座金（小形）組込み
単位：mm
※表は横にスライドします→
| ねじの呼び | K | S | e （約） |
ねじの呼び | 十字穴 | 平座金 D1×T |
ばね座金 d1（最大） |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 番号 | m（参考） | |||||
| M3 | 2.0 | ±0.1 | 5.5 | 0 -0.2 |
6.05 | M3 | 2 | 3.5 | 6×0.5 | 5.5 |
| M4 | 2.8 | ±0.1 | 7 | 0 -0.2 |
7.7 | M4 | 2 | 4.0 | 8×0.5 | 7.0 |
| M5 | 3.5 | ±0.15 | 8 | 0 -0.2 |
8.7 | M5 | 2 | 4.8 | 10×0.8 | 8.5 |
| M6 | 4.0 | ±0.15 | 10 | 0 -0.2 |
10.9 | M6 | 3 | 6.2 | 11.5×0.8 | 11.5 |
| M8 | 5.5 | ±0.15 | 13 | 0 -0.25 |
14.1 | M8 | 3 | 7.2 | 16×1.2 | 14.5 |
ご入用の際はオノウエへ！オノウエなら現場の負担を減らせます。
同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。
さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品！
どこで使うかすぐ分かる「オノウエラベル」についてはコチラ
寸法表は代表的なものです。詳しくはお問い合せください。
