座金組込み 六角ボルト トリーマ

六角ボルト トリーマ

オノウエ,長崎,ネジ,ボルト,ナット,座金組込み,六角ボルト,トリーマ



【図面】 トリーマ P=1 平座金組込み

オノウエ,長崎,ネジ,ボルト,ナット,座金組込み,六角ボルト,トリーマ

【寸法表】 トリーマ P=1 平座金組込み

単位:mm

表は横にスライドします→

ねじの呼び k s e
(約)
dk
(約)
平座金
D1×T
基準寸法 許容差 基準寸法 許容差
M4 2.8 ±0.1 7 0
-0.2
8.1 6.8 10×0.8
M5 3.5 ±0.15 8 9.2 7.8 12×0.8
M6 4.0 10 11.5 9.8 13×1.0
M8 5.5 13 0
-0.25
15.0 12.6 18×1.6
M10 7.0 ±0.2 17 19.6 16.5 22×1.6
M12 8.0 19 0
-0.35
21.9 18 26×2.3
M16 10.0 24 27.7 23 32×2.6





【図面】 トリーマ P=2 ばね座金組込み

オノウエ,長崎,ネジ,ボルト,ナット,座金組込み,六角ボルト,トリーマ

【寸法表】 トリーマ P=2 ばね座金組込み

単位:mm

表は横にスライドします→

ねじの呼び k s e
(約)
dk
(約)
ばね座金
D1(最大)
基準寸法 許容差 基準寸法 許容差
M3 2.0 ±0.1 5.5 0
-0.2
6.4 5.3 5.5
M4 2.8 7 8.1 6.8 7.0
M5 3.5 ±0.15 8 9.2 7.8 8.5
M6 4.0 10 11.5 9.8 11.5
M8 5.5 13 0
-0.25
15.0 12.6 14.5
M10 7.0 ±0.2 17 19.6 16.5 17.5
M12 8.0 19 0
-0.35
21.9 18 20.5
M16 10.0 24 27.7 23 26.5

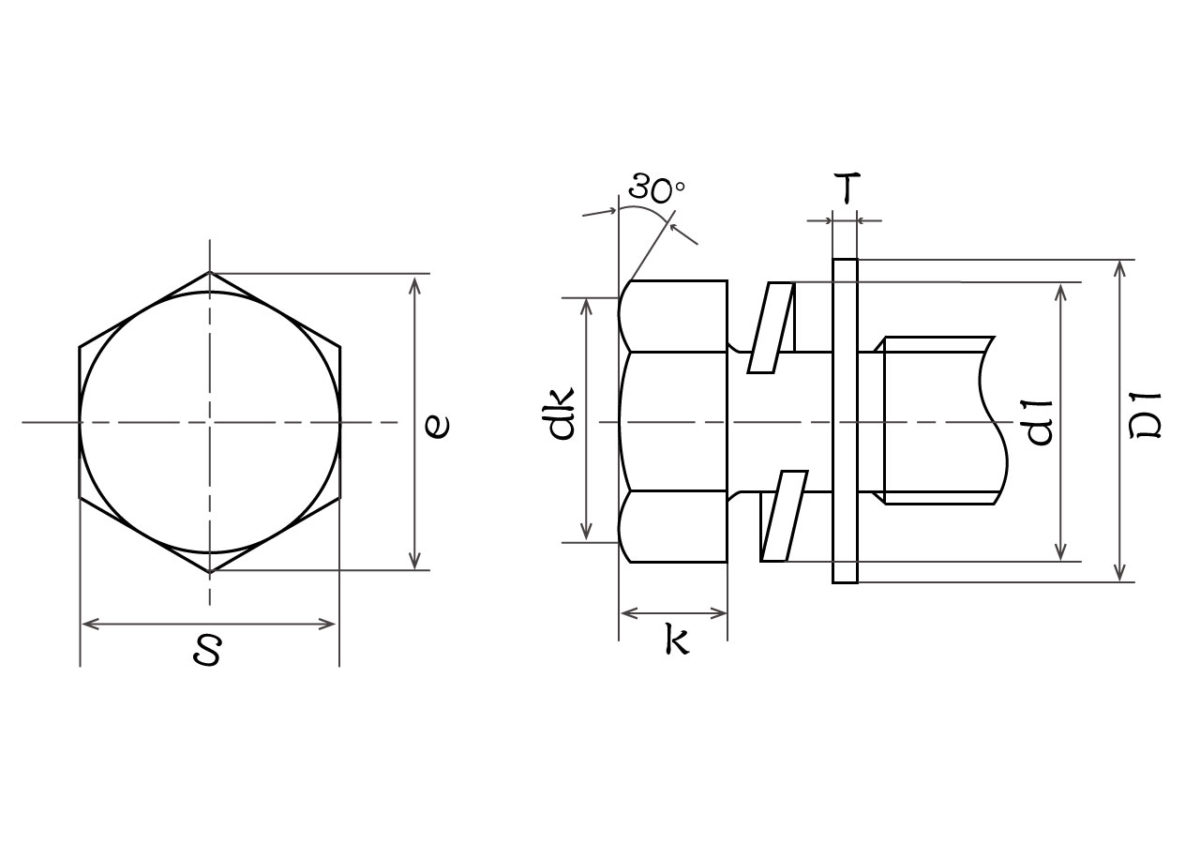

【図面】 トリーマ P=3 ばね座金および平座金組込み

オノウエ,長崎,ネジ,ボルト,ナット,座金組込み,六角ボルト,トリーマ

【寸法表】 トリーマ P=3 ばね座金および平座金組込み

単位:mm

表は横にスライドします→

ねじの呼び k s e
(約)
dk
(約)
P=3
P=1 P=2
基準寸法 許容差 基準寸法 許容差 平座金
D1×T
ばね座金
d1(最大)
M3 2.0 ±0.1 5.5 0
-0.2
6.4 5.3 8×0.5 5.5
M4 2.8 7 8.1 6.8 10×0.8 7.0
M5 3.5 ±0.15 8 9.2 7.8 12×0.8 8.5
M6 4.0 10 11.5 9.8 13×1.0 11.5
M8 5.5 13 0
-0.25
15.0 12.6 18×1.6 14.5
M10 7.0 ±0.2 17 19.6 16.5 22×1.6 17.5
M12 8.0 19 0
-0.35
21.9 18 26×2.3 20.5
M16 10.0 24 27.7 23 32×2.6 26.5





【図面】 トリーマ P=4 ばね座金 および 平座金(小形)組込み

オノウエ,長崎,ネジ,ボルト,ナット,座金組込み,六角ボルト,トリーマ

【寸法表】 トリーマ P=4 ばね座金 および 平座金(小形)組込み

単位:mm

表は横にスライドします→

ねじの呼び k s e
(約)
dk
(約)
平座金
D1×T
ばね座金
d1(最大)
基準寸法 許容差 基準寸法 許容差
M4 2.8 ±0.15 7 0
-0.2
8.1 6.8 8×0.5 7.0
M5 3.5 ±0.15 8 9.2 7.8 10×0.8 8.5
M6 4.0 10 11.5 9.8 11.5×0.8 11.5
M8 5.5 13 0
-0.25
15.0 12.6 16×1.2 14.5
M10 7.0 ±0.2 17 19.6 16.5 18×1.6 17.5
M12 8.0 19 0
-0.35
21.9 18 22×2.3 20.5





ご入用の際はオノウエへ!オノウエなら現場の負担を減らせます。

同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。

さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品!

どこで使うかすぐ分かる「オノウエラベル」についてはコチラ





寸法表は代表的なものです。詳しくはお問い合せください。
