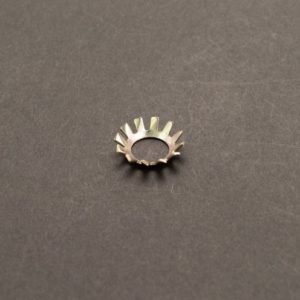

歯付き座金 内外歯形(AB)

歯付き座金 内外歯形(AB)

オノウエ,長崎,ボルト,ナット座金,歯付き

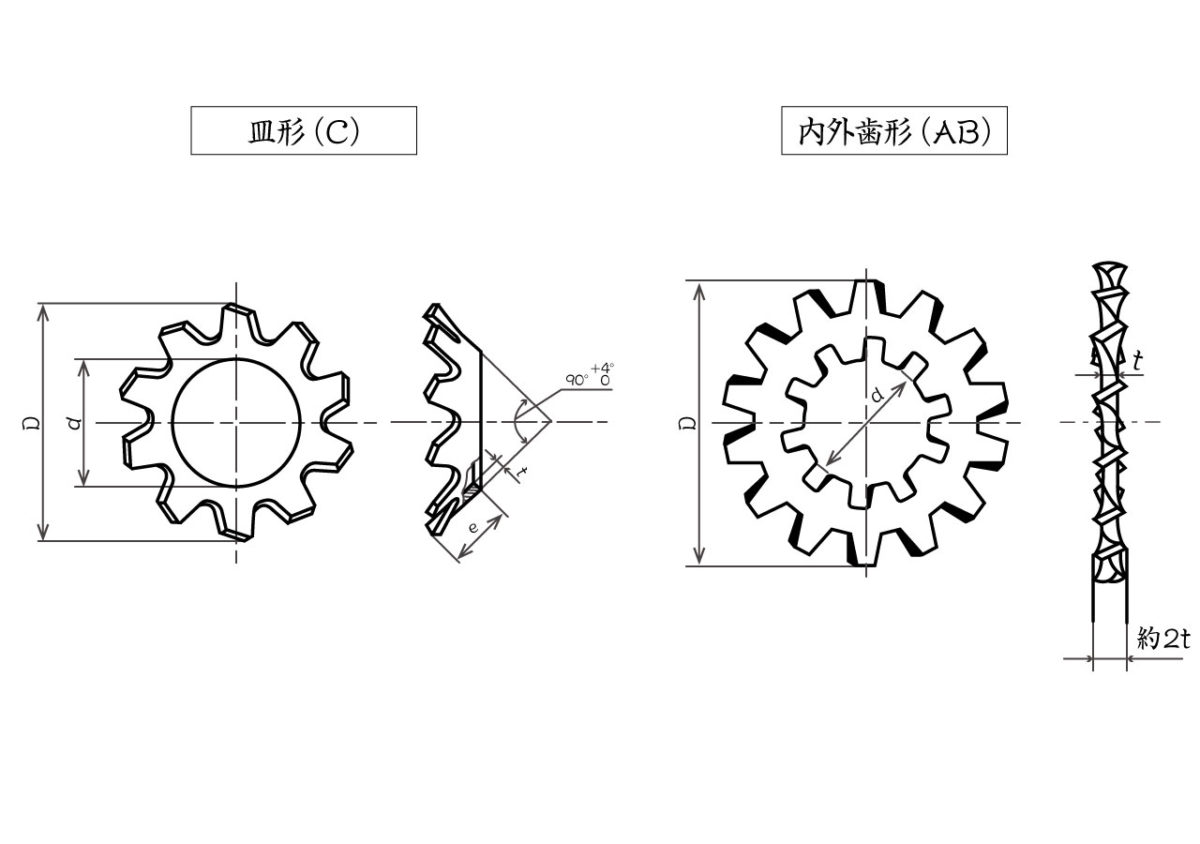

【図面】

オノウエ,長崎,ボルト,ナット座金,歯付き



【寸法表:歯付き座金 JIS B 1251:2001 抜粋】

単位:mm

※表は横にスライドします→

種類 穴径 皿形 内外歯形
呼び 内径d 外径D 幅e 厚さt 歯数 外径D 厚さt 歯数 参考
質量
(約)(g)
基準寸法 許容差 最大 基準寸法 許容差 基準寸法 許容差 基準寸法 許容差 内歯 外歯
3 3.2 +0.2
0
6 1.8 0.4 ±0.03 8
(3.5) 3.7 7 2.1
4 4.3 8 2.5 15 0
-0.5
0.6 ±0.04 8 12 0.46
(4.5) 4.8 9 2.7 0.5 ±0.035 9 0.50
5 5.3 10 3.1 0.50
6 6.4 +0.3
0
12 3.8 10 17.5 0.8 ±0.05 9 1.00
8 8.4 16 5.1 0.6 ±0.04 12 22.5 0
-0.6
0.9 1.60
10 10.5 +0.4
0
26 1 ±0.055 14 2.40
12 12.5 29 10 2.90
(14) 14.5 32 0
-0.8
1.2 ±0.065 3.90
16 16.5 35 1.4 ±0.07 12 16 4.30



歯数はあくまで推奨値であり、多少の増減は許容されます。



ねじの呼びに()が付いているものの使用は推奨しておりません。



材料と硬さ

材料 硬さ
鋼製歯付き座金 JIS G3311 のS50CM, S55CM, S60CM, S65CM, S70CM
またはJIS G 4802のS50C-CSP, S55C-CSP, S60C-CSP,
S65C-CSP, S70C-CSP
40〜50 HRC または 392〜513HV,
座金に著しい脱炭は不可
りん青銅製歯付き座金 JIS H 3110 の C5191P-H または C5212P-H 85 HRB 以上 または 164 HV 以上





ご入用の際はオノウエへ!オノウエなら現場の負担を減らせます。

同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。

さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品!

どこで使うかすぐ分かる「オノウエラベル」についてはコチラ





寸法表は代表的なものです。詳しくはお問い合せください。
