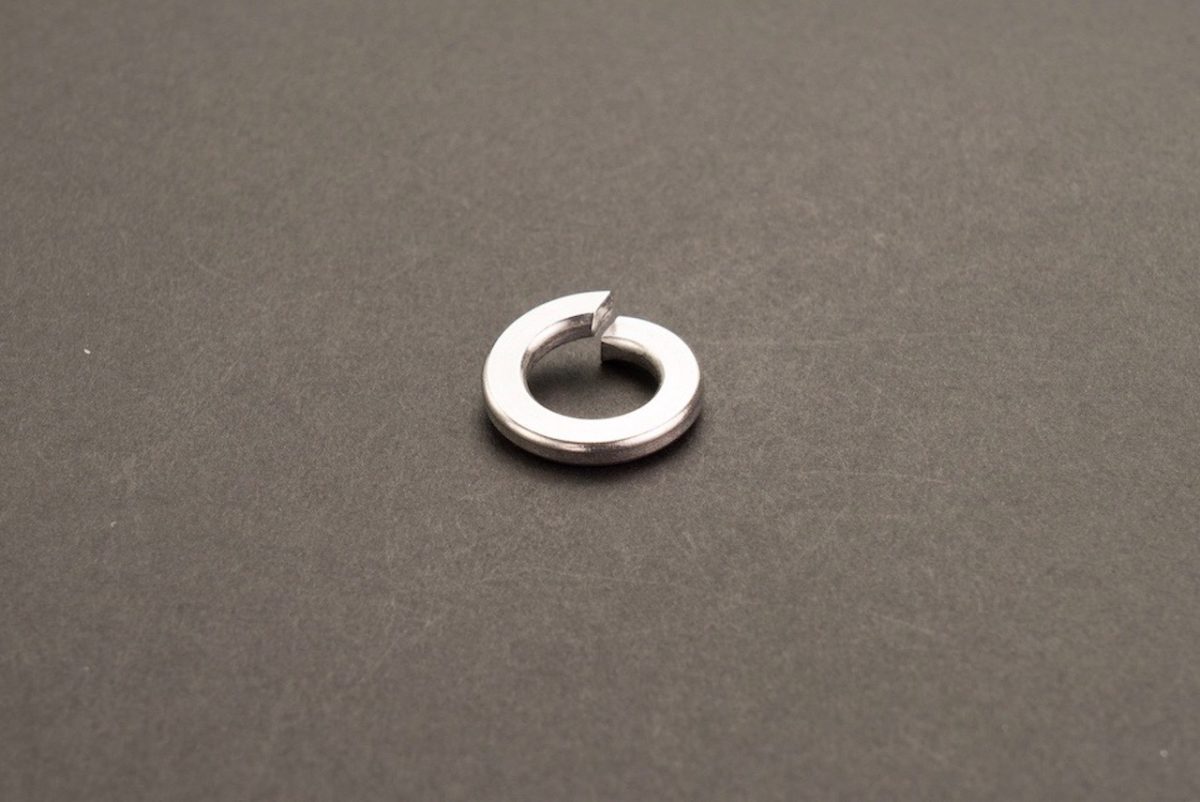

ばね座金

ばね座金

オノウエ,長崎,ネジ,ねじ,ボルト,ナット,ばね座金





【図面】

オノウエ,長崎,ばね座金,座金,ワッシャー,規格,寸法,商品





【寸法表:ばね座金 JIS B 1251:2001 抜粋】



表は横にスライドします→

種類 記号 適用ねじ部品
一般用 2号 一般用のボルト・小ねじ・ナット
重荷重用 3号 一般用のボルト・ナット







t=(T1+T2)÷2

単位:mm



表は横にスライドします→

呼び
(メートルねじ)
内径d 断面寸法(最小) 外径D(最大) 質量(g)約
参考
2号 3号
基準寸法 許容差 幅b×厚さt 幅b×厚さt 2号 3号 2号 3号
2 2.1 +0.25
0
0.9×0.5 4.4 0.04
2.5 2.6 +0.3
0
1×0.6 5.2 0.08
3 3.1 1.1×0.7 5.9 0.09 0.13
●(3.5) 3.6 1.2×0.8 6.6 0.11
4 4.1 +0.4
0
1.4×1 7.6 0.20 0.27
●(4.5) 4.6 1.5×1.2 8.3 0.275
5 5.1 1.7×1.3 9.2 0.35 0.46
6 6.1 2.7×1.5 2.7×1.9 12.2 12.2 0.85 1.08
(7) 7.1 2.8×1.6 2.8×2 13.4 13.4
8 8.2 +0.5
0
3.2×2 3.3×2.5 15.4 15.6 1.68 2.4
10 10.2 3.7×2.5 3.9×3 18.4 18.8 3.1 4.2
呼び
(メートルねじ)
内径d 断面寸法(最小) 外径D(最大) 質量(g)約
参考
2号 3号
基準寸法 許容差 幅b×厚さt 幅b×厚さt 2号 3号 2号 3号
12 12.2 +0.6
0
4.2×3 4.4×3.6 21.5 21.9 4.85 6.9
(14) 14.2 4.7×3.5 4.8×4.2 24.5 24.7 7.4 9
16 16.2 +0.8
0
5.2×4 5.3×4.8 28 28.2 10.3 13.6
(18) 18.2 5.7×4.6 5.9×5.4 31 31.4 14.7 18.4
20 20.2 6.1×5.1 6.4×6 33.8 34.4 19.9 23.4
(22) 22.5 +1.0
0
6.8×5.6 7.1×6.8 37.7 38.3 26.8 35
24 24.5 7.1×5.9 7.6×7.2 40.3 41.3 33 42
(27) 27.5 +1.2
0
7.9×6.8 8.6×8.3 45.3 46.7 45
30 30.5 8.7×7.5 49.9 63
(33) 33.5 +1.4
0
9.5×8.2 54.7
36 36.5 10.2×9 59.1
(39) 39.5 10.7×9.5 63.1



ねじの呼びに()が付いているものの使用は推奨しておりません。





材料/硬さ



※表は横にスライドします→

材料 硬さ
鋼製ばね座金 JIS G 3506のSWRH57(A,B),SWRH62(A,B),SWRH67(A,B),
SWRH72(A,B),SWRH77(A,B),
42〜50HRCまたは412〜513HV
座金の極端な脱炭には注意が必要です
ステンレス鋼製ばね座金 JIS G 4308のSUS304.305.316 34HRC以上または336HV以上
りん青銅製ばね座金 JIS H 3270のC5191W 90HRB以上または192HV以上





ご入用の際はオノウエへ!オノウエなら現場の負担を減らせます。

同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。

さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品!

どこで使うかすぐ分かる「オノウエラベル」についてはコチラ





寸法表は代表的なものです。詳しくはお問い合せください。
