割りピン

割りピンは女性のヘアピンのような見た目をしたネジ部品です。丸く折り返している部分を頭、二股に分かれている方をテールと呼びます。

割りピンの役割は、ボルトやナットの緩み止めと脱落防止。使い方としては、ボルトやナットの穴に差し込んだ後、テールを両端に開いて固定します。テールは通常、左右に開いて固定しますが、同じ方向に曲げて固定することもあります。取り付け後は、割りピンがしっかり固定できているかを確認しましょう。割りピンのサイズが合っていない場合、穴と割りピンの間に隙間ができて危険です。

割りピン

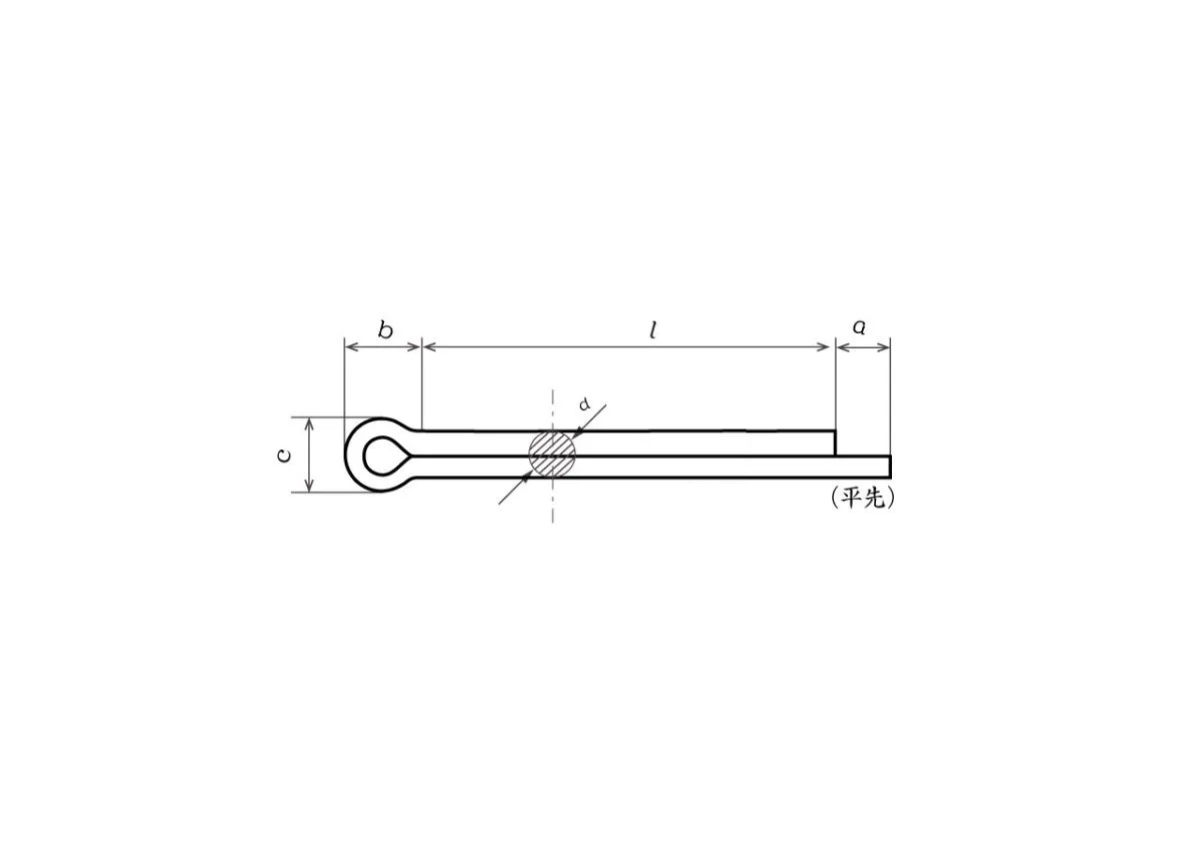

図面

寸法表

※表は横にスライドします→

呼び径			0.6	0.8	1	1.2	1.6	2	呼び径			2.5	（3）	3.2	4	5	（6）	呼び径			6.3	8	10	13	16	20
d		基準寸法	0.5	0.7	0.9	1	1.4	1.8	d		基準寸法	2.3	2.7	2.9	3.7	4.6	5.6	d		基準寸法	5.9	7.5	9.5	12.4	15.4	19.3
d		許容差	0 -0.1						d		許容差	0 -0.2	±0.1	0 -0.2			±0.1	d		許容差	0 -0.2			0 -0.3
c		基準寸法	1	1.4	1.8	2	2.8	3.6	c		基準寸法	4.6	5.5	5.8	7.4	9.2	11	c		基準寸法	11.8	15	19	24.8	30.8	38.6
c		許容差	0 -0.1	0 -0.2		0 -0.3	0 -0.4		c		許容差	0 -0.6	±0.5	0 -0.7	0 -0.9	0 -1.2	±1	c		許容差	0 -1.5	0 -1.9	0 -2.4	0 -3.1	0 -3.8	0 -4.8
b		約	2	2.4	3	3	3.2	4	b		約	5	6	6.4	8	10	12	b		約	12.6	16	20	26	32	40
a		約	1.6	1.6	1.6	2.5	2.5	2.5	a		約	2.5	3.2	3.2	4	4	3.2	a		約	4	4	6.3	6.3	6.3	6.3
適用するボルト及びピンの径	ボルト	をこえ	–	2.5	3.5	4.5	5.5	7	適用するボルト及びピンの径	ボルト	をこえ	9	–	11	14	20	–	適用するボルト及びピンの径	ボルト	をこえ	27	39	56	80	120	170
	ボルト	以下	2.5	3.5	4.5	5.5	7	9		ボルト	以下	11	–	14	20	27	–		ボルト	以下	39	56	80	120	170	–
	クレビスピン	をこえ	–	2	3	4	5	6		クレビスピン	をこえ	8	–	9	12	17	–		クレビスピン	をこえ	23	29	44	69	110	160
	クレビスピン	以下	2	3	4	5	6	8		クレビスピン	以下	9	–	12	17	23	–		クレビスピン	以下	29	44	69	110	160	–
ピン穴径		（備考）	0.6	0.8	1	1.2	1.6	2	ピン穴径		（備考）	2.5	–	3.2	4	5	–	ピン穴径		（備考）	6.3	8	10	13	16	20
呼び径			0.6	0.8	1	1.2	1.6	2	呼び径			2.5	（3）	3.2	4	5	（6）	呼び径			6.3	8	10	13	16	20
l		4	±0.5						l		4							l		4
		5		±0.5							5									5
		6			±0.5						6									6
		8				±0.5	±0.8				8									8
		10						±0.8			10									10
		12									12	±0.8								12
		14									14			±0.8						14
		15									15		±0.8							15
		16									16		±0.8							16
呼び径			0.6	0.8	1	1.2	1.6	2	呼び径			2.5	（3）	3.2	4	5	（6）	呼び径			6.3	8	10	13	16	20
l		18			±0.5	±0.5	±0.8	±0.8	l		18	±0.8	±0.8	±0.8	±1.2			l		18
		20			±0.5						20									20
		22									22					±1.2				22
		25									25						±1.2			25
		28									28									28
		32									32									32	±1.2
		36									36									36
		40									40									40		±2
		45									45									45			±2
		50									50									50			±2
呼び径			0.6	0.8	1	1.2	1.6	2	呼び径			2.5	（3）	3.2	4	5	（6）	呼び径			6.3	8	10	13	16	20
l		55							l		55		±0.8	±0.8	±1.2	±1.2	±1.2	l		55	±1.2	±2	±2
		56									56									56
		63									63									63
		71									71									71				±2
		80									80									80
		90									90									90
		100									100									100
		110									110									110
		112									112									112					±2
		125									125									125					±2
呼び径			0.6	0.8	1	1.2	1.6	2	呼び径			2.5	（3）	3.2	4	5	（6）	呼び径			6.3	8	10	13	16	20
l		140							l		140							l		140
		160									160									160						±2
		180									180									180
		200									200									200
		224									224									224
		250									250									250
		280									280									280

呼び径はピン穴の径によります。

dは先端からl/2の間の値とします。

先端の形状はとがり先・平先を問いません。

長さ（l）は太線の枠内とし、枠内の数値はその許容差を示します。表以外のrが必要な場合は、その旨お知らせください。

（）を付けた呼び径3・6は規格としてすでに廃止されています。

＜材質＞

鋼ピン：IS G 3505 (軟鋼線材)の SWRM 6~ 17 またはJIS G 3539 (冷間圧造用炭素鋼線) の SWCH 6R~ 17R

黄銅ピン：IS H 3260 (銅および銅合金線)の C2600W または C2700W

ステンレスピン：JIS G 4315 (冷間圧造用ステンレス鋼線)

寸法表は代表的なものです。詳しくはお問い合せください。
