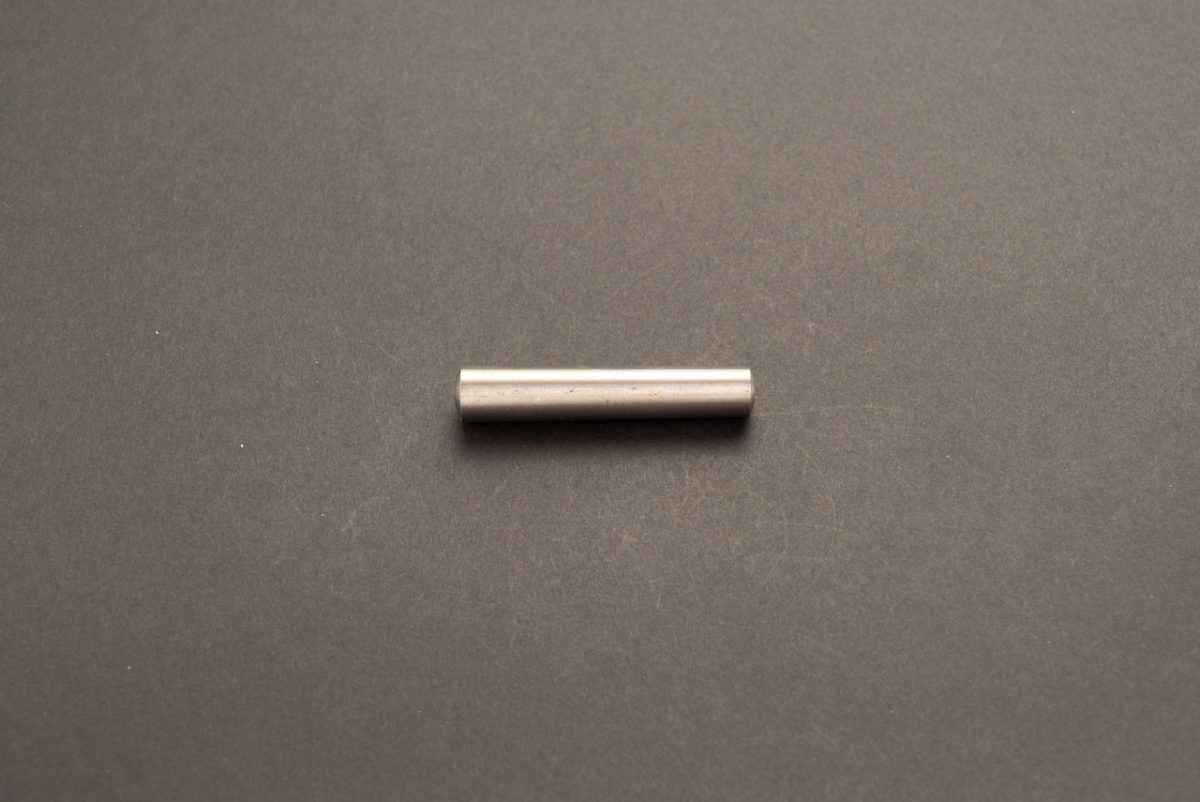

テーパピン

テーパピン

オノウエ,長崎,ネジ,ボルト,ナット,ピン,テーパ

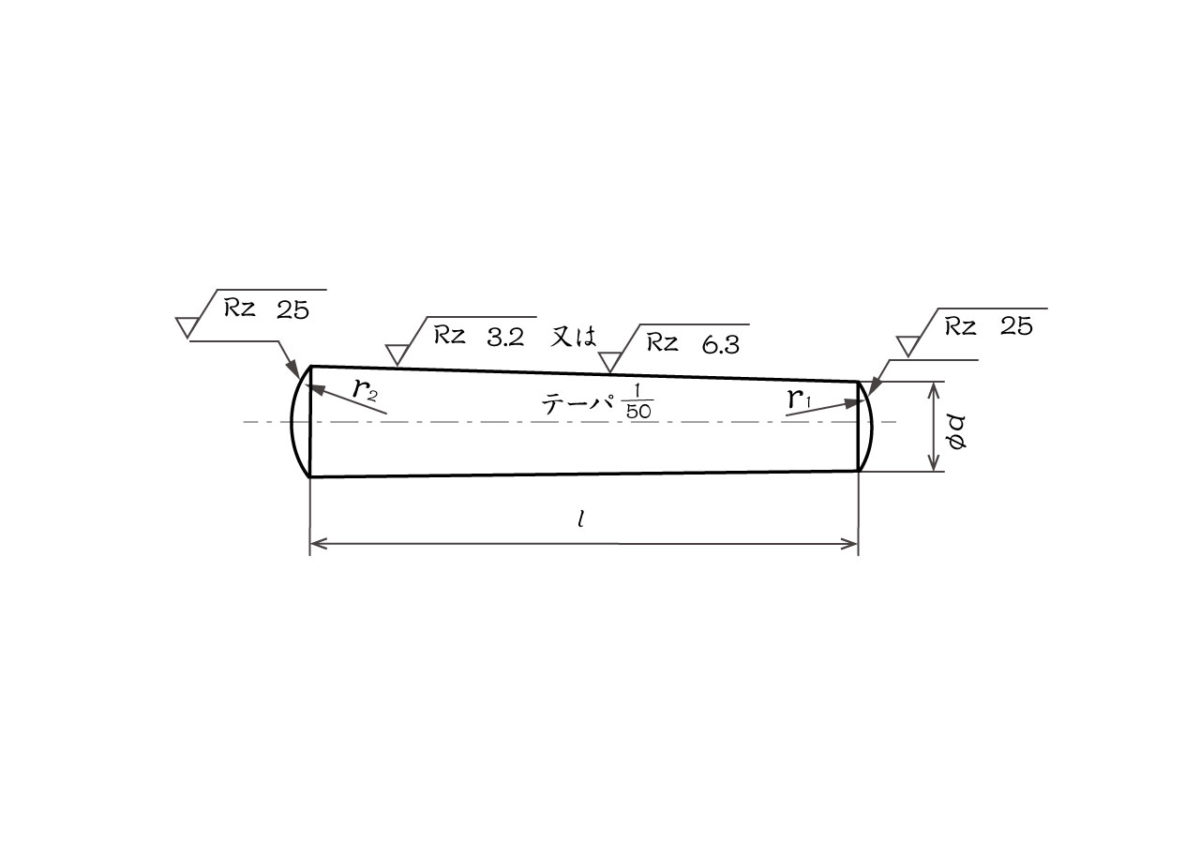

図面

オノウエ,長崎,ネジ,ボルト,ナット,ピン,テーパ



寸法表

附属書 ISO2339によらないテーパピン JIS B 1352:2006(追補1) 抜粋

単位:mm

※表は横にスライドします→

呼び径 1 1.2 1.6 2 2.5 3 4 5 6 呼び径 8 10 13 16
d 基準寸法 1 1.2 1.6 2 2.5 3 4 5 6 d 基準寸法 8 10 13 16
許容差 +0.025
0
+0.030
0
許容差 +0.036
0
+0.043
0
呼び長さ 6〜16 8〜18 10〜25 12〜28 14〜36 16〜50 18〜63 25〜70 28〜80 呼び長さ 36〜125 45〜140 56〜160 70〜200



長さの許容差:4〜25のものは±0.25、28〜50のものは±0.5、56〜280のものは±1とします。



端部の丸み(図面r1・r2)は、両端の径にほぼ等しくします。



ピンの等級・1級および2級は、テーパの許容差により分類されます。



テーパ部の表面の粗さはJIS B 0601に基づき、1級のものは3.2S、2級のものは6.3Sとします。



長さの区分 12以下 12を超え25以下 25を超え50以下 50を超えるもの
テーパの許容差 1級 ±7/10000 ±5/10000 ±3/10000 ±3/10000
2級 ±14/10000 ±9/10000 ±6/10000 ±5/10000



●が付いたものは市場に流通が少ないか、あるいは受注生産となります。





ご入用の際はオノウエへ!オノウエなら現場の負担を減らせます。

同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。

さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品!

どこで使うかすぐ分かる「オノウエラベル」についてはコチラ





寸法表は代表的なものです。詳しくはお問い合せください。
