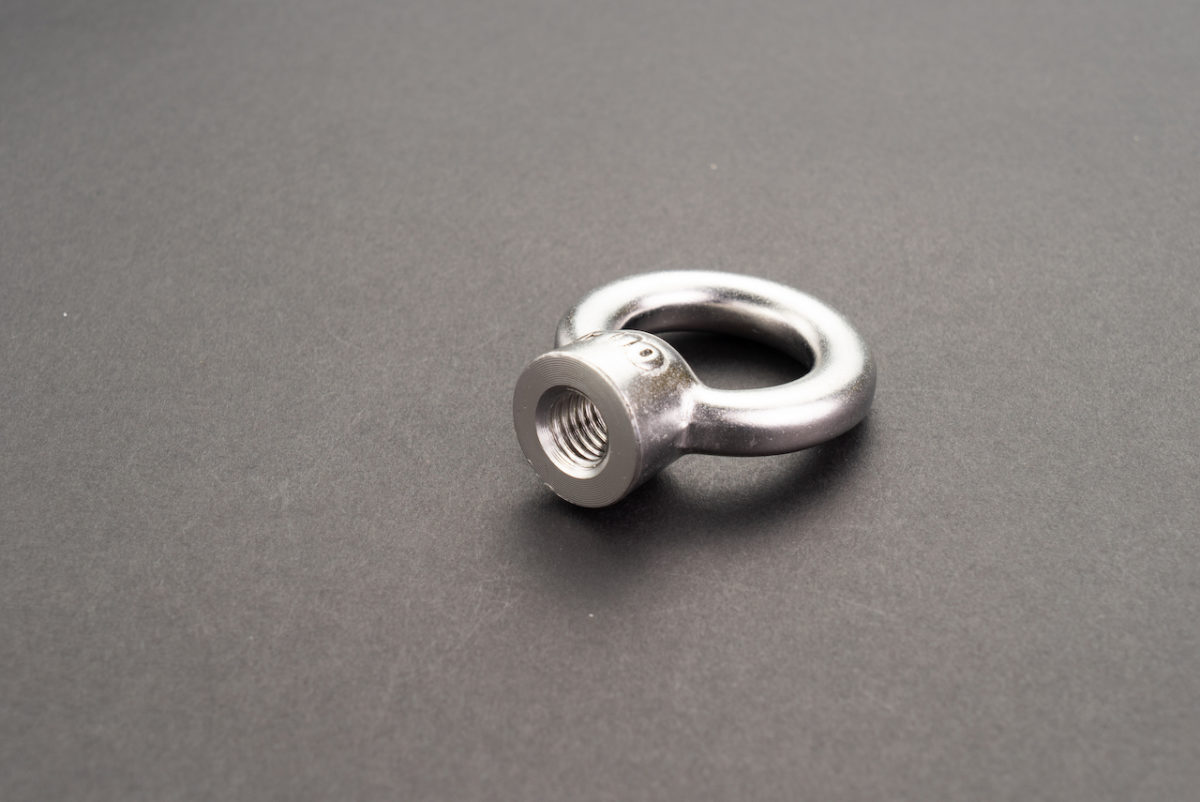

アイナット

アイナット

アイナット,ねじ,ネジ,ナット,見積,規格,寸法

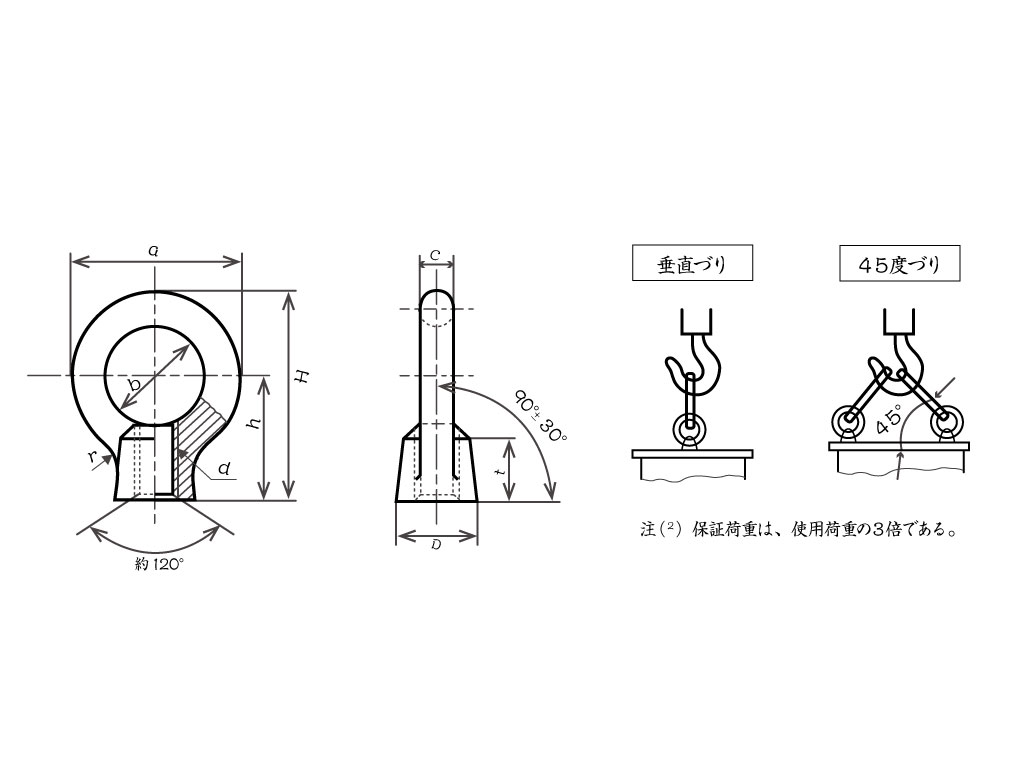

【図面】

アイナット,ねじ,ネジ,ナット,見積,規格,図面



【寸法表:アイナット JIS B 1169:1994 抜粋】

単位:mm

表は横にスライドします→

ねじの呼び
(d)
M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 ●M64 ●M80×6
a 32.6 41 50 60 72 90 110 133 151 170 210 266
b 20 25 30 35 40 50 60 70 80 90 110 140
c 6.3 8 10 12.5 16 20 25 31.5 35.5 40 50 63
D 16 20 25 30 35 45 60 70 80 90 110 130
t 12 15 19 23 28 38 46 55 64 73 90 108
h 23 28 36 42 50 66 80 95 109 123 151 184
ねじの呼び
(d)
M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 ●M64 ●M80×6
H(参考) 39.3 48.5 61 72 86 111 135 161.5 184.5 208 256 317
r(約) 8 10 12 14 16 25 30 35 40 45 50 60
使用荷重
kN
(kgf)
垂直づり 0.785
(80)
1.47
(150)
2.16
(220)
4.41
(450)
6.18
(630)
9.32
(950)
14.7
(1,500)
22.6
(2,300)
33.3
(3,400)
44.1
(4,500)
88.2
(9,000)
147
(15,000)
45度づり
(2個につき)
0.785
(80)
1.47
(150)
2.16
(220)
4.41
(450)
6.18
(630)
9.32
(950)
14.7
(1,500)
22.6
(2,300)
33.3
(3,400)
44.1
(4,500)
88.2
(9,000)
147
(15,000)
質量(約)g(参考) 35 70 145 240 400 810 1,700



注)45度づりの使用荷重は、ナットの座面が相手と密着し、2個のナットのリングの向きが上図のように同一平面内にある場合に適用します。



材料はJIS G 3101のSS400(キルド鋼)またはJIS G 4051のS17もしくはS20C、またはSUSとします。





※寸法表は代表的なものです。詳しくは、お問い合わせください。
