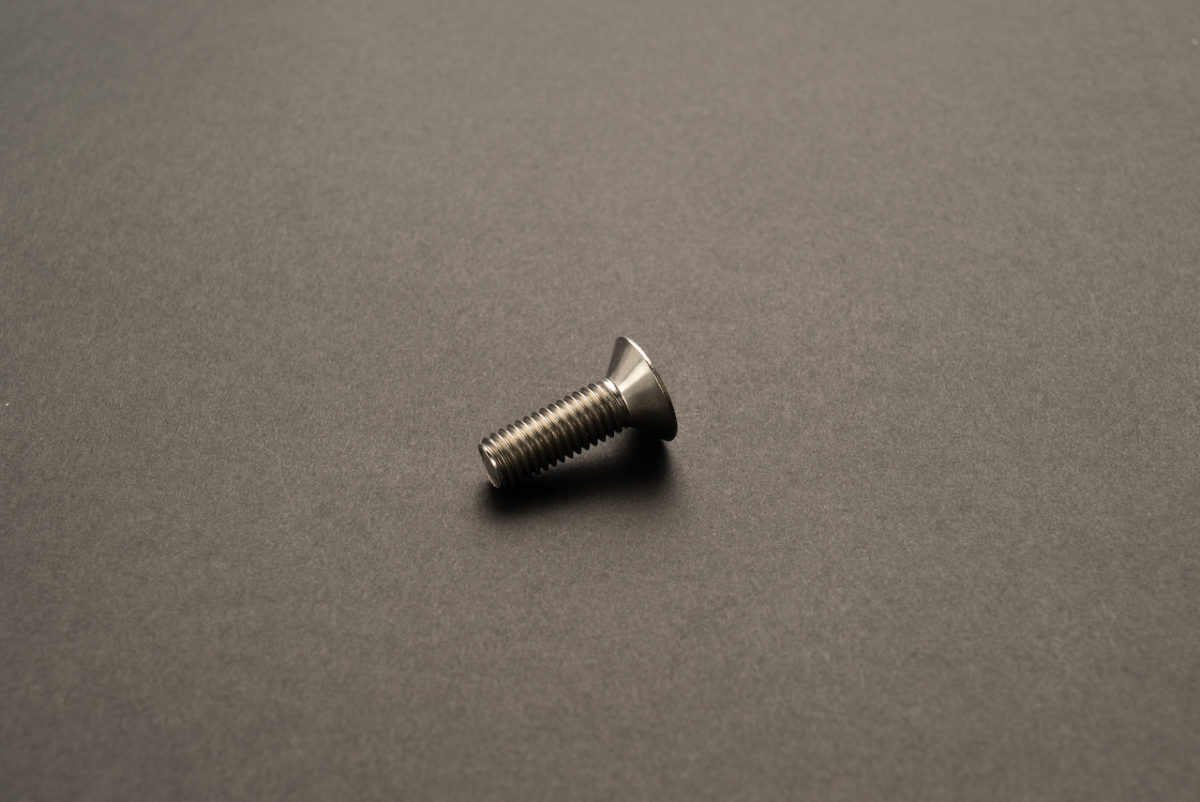

(+)皿 小ねじ

(+)皿 小ねじ

オノウエ,長崎,ボルト,ナット,ネジ,皿,十字穴付き



【図面】

オノウエ,長崎,ボルト,ナット,小ねじ,なべ



【寸法表:十字穴付き小ねじ JIS B 1111:2017 抜粋】

単位:mm

※表は横にスライドします→

ねじの呼び
d
ピッチ
(P)
十字穴番号 なべ小ねじ 皿・丸皿小ねじ 皿小ねじ ねじの呼び
d
丸皿小ねじ トラス小ねじ バインド小ねじ
dk k dk k k + f dk k dk k + f
基準寸法 許容差 基準寸法 許容差 基準寸法 許容差 基準寸法 許容差 基準寸法 許容差 基準寸法 許容差 基準寸法 許容差 基準寸法 許容差 基準寸法 許容差
M2 0.4 1 3.5 0
– 0.4
1.3 ± 0.1 4 0
– 0.4
1.2 0
– 0.2
M2 1.6 0
– 0.4
4.5 0
– 0.4
1.2 ± 0.1 4.3 0
– 0.4
1.2 ± 0.15
M2.5 0.45 4.5 1.7 5 1.45 M2.5 2 5.7 1.5 5.3 1.5
M3 0.5 2
※M3トラスは1
5.5 0
– 0.5
2 ± 0.15 6 0
– 0.5
1.75 0
– 0.3
M3 2.45 0
– 0.5
6.9 0
– 0.5
1.9 ± 0.15 6.3 0
– 0.5
1.9
●(M3.5) 0.6 6 2.3 7 2 ●(M3.5) 2.8 8.1 2.2 7.3 2.2 ± 0.2
M4 0.7 7 2.6 8 2.3 M4 3.2 9.4 2.5 8.3 2.5
M5 0.8 9 0
– 0.6
3.3
(3.4)
10 0
– 0.6
2.8 M5 4 11.8 0
– 0.6
3.1 10.3 0
– 0.6
3.1
M6 1 3 10.5 0
– 0.7
3.9
(4)
± 0.2 12 0
– 0.7
3.4 0
– 0.4
M6 4.8 0
– 0.6
14 0
– 0.7
3.7 ± 0.2 12.4 0
– 0.7
3.7
M8 1.25 14 0
– 0.8
5.2
(5.4)
16 0
– 0.8
4.4 M8 6.2 17.8 0
– 0.8
4.8 16.4 0
– 0.8
4.8 ± 0.3
参考●M2.3 0.4 1 4 0
– 0.4
1.5 ± 0.1 4.6 0
– 0.4
1.35 0
– 0.2
参考●M2.3 5.2 0
– 0.4
1.4 ± 0.1 4.9 0
– 0.4
参考●M2.6 0.45 4.5 1.7 5.2 1.5 参考●M2.6 5.9 1.6 5.5



小ねじの材料区分 銅小ねじ
黄銅小ねじ
ステンレス



●が付いたものは市場に流通が少ないか、あるいは受注生産となります。



許容差は、JIS B 1101附属書JAのすりわり付き小ねじと同じとなります。



M3のトラスについては、十字穴番号を「1」とします。



現在、M2.3とM2.6はJISから削除されていますが、市場にはまだ流通しているため参考として掲載しています。





※寸法表は代表的なものです。寸法については他のものもございますので、お問合せください。
