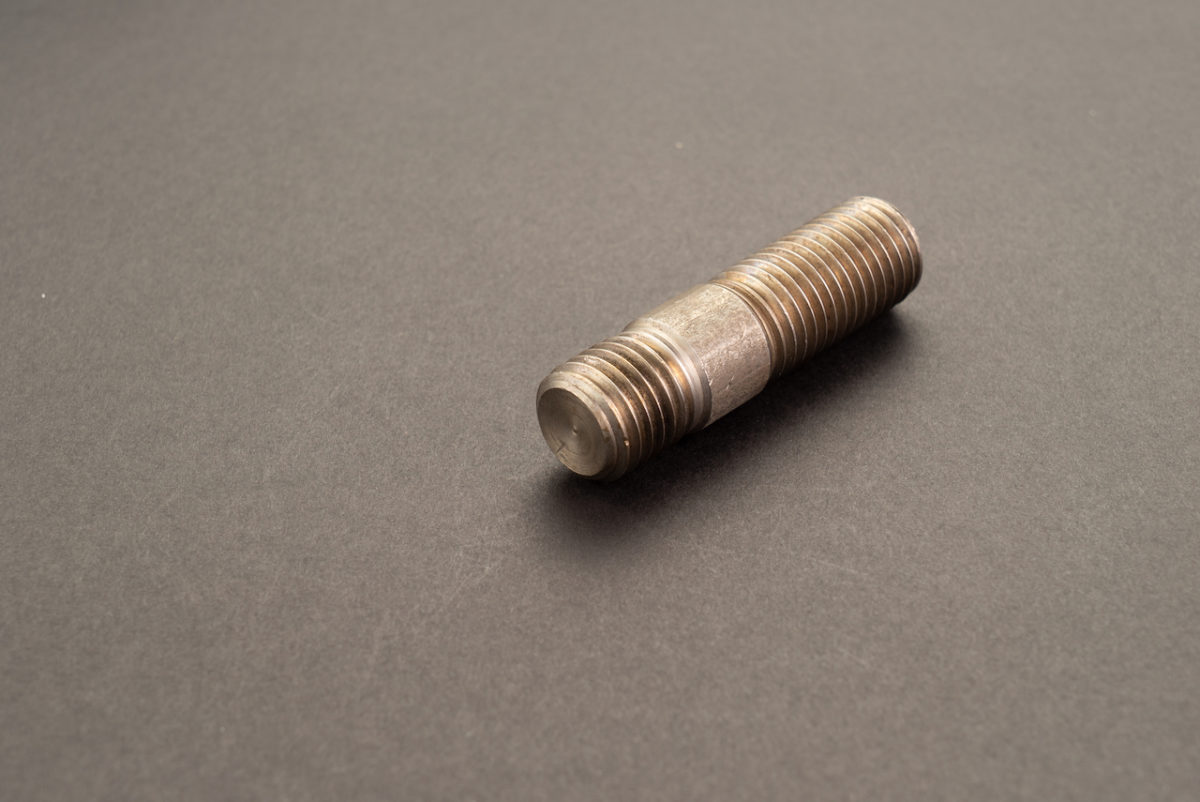

植込みボルト・スタッドボルト
植込みボルト・スタッドボルト
【図面】植込みボルト・スタッドボルト
【寸法表】植込みボルト・スタッドボルト JIS B 1173：2015（追補1） 抜粋
単位：mm
表は横にスライドします→
| ねじの呼び径 d | 4 | 5 | 6 | 8 | 10 | 12 | （14） | 16 | （18） | 20 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ピッチ P |
並目ねじ | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | ||
| 細目ねじ | – | – | – | – | 1.25 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | |||
| ds | 最大（基準寸法） | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
| 最小 | 3.28 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.6 | |||
| b | l≦125mm のもの |
最小（基準寸法） | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | |
| 最大 | 並目ねじ | 15.4 | 17.6 | 20 | 24.5 | 29 | 33.5 | 38 | 42 | 47 | 51 | ||
| 細目ねじ | – | – | – | – | 28.5 | 32.5 | 37 | 41 | 45 | 49 | |||
| l>125mm のもの |
最小（基準寸法） | – | – | – | – | – | – | – | – | 48 | 52 | ||
| 最大 | 並目ねじ | – | – | – | – | – | – | – | – | 53 | 57 | ||
| 細目ねじ | – | – | – | – | – | – | – | – | 51 | 55 | |||
| ねじの呼び径 d | 4 | 5 | 6 | 8 | 10 | 12 | （14） | 16 | （18） | 20 | |||
| bm | 1種 | 最小（基準寸法） | – | – | – | – | 12 | 15 | 18 | 20 | 22 | 25 | |
| 最大 | – | – | – | – | 13.1 | 16.1 | 19.1 | 21.3 | 23.3 | 26.3 | |||
| 2種 | 最小（基準寸法） | 6 | 7 | 8 | 11 | 15 | 18 | 21 | 24 | 27 | 30 | ||
| 最大 | 6.75 | 7.9 | 8.9 | 12.1 | 16.1 | 19.1 | 22.3 | 25.3 | 28.3 | 31.3 | |||
| 3種 | 最小（基準寸法） | 8 | 10 | 12 | 16 | 20 | 24 | 28 | 32 | 36 | 40 | ||
| 最大 | 8.9 | 10.9 | 13.1 | 17.1 | 21.3 | 25.3 | 29.3 | 33.6 | 37.6 | 41.6 | |||
注）植え込み側のねじ先は面取り先となり、ナット側のねじ先は丸先となっています。その形状および寸法は、JIS B 1003をご参照ください。
注）x及びuは、不完全ねじ部長さで、2ピッチ以下とします。
ご希望のネジの長さをご指定ください
ボルトの両端にネジ山が切られた植込みボルトは、一端を機械などの本体に植え込み、もう一端で相手材を締結します。
そのさいに必要となるネジの長さは、使用状況によりさまざま。
そのためオノウエでは、両ネジの長さをそれぞれにご指定いただくことが可能です。
お見積依頼の際は、ご希望のネジ長さをお知らせください。
ご入用の際はオノウエへ！オノウエなら現場の負担を減らせます。
同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。
さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品！
どこで使うかすぐ分かる「オノウエラベル」についてはコチラ
寸法表は代表的なものです。詳しくはお問い合せください。
